  5. Vysílače tlaku

Dálkové měření tlaku provozních kapalin

Měřeným médiem může být benzín, petrolej, olej apod.

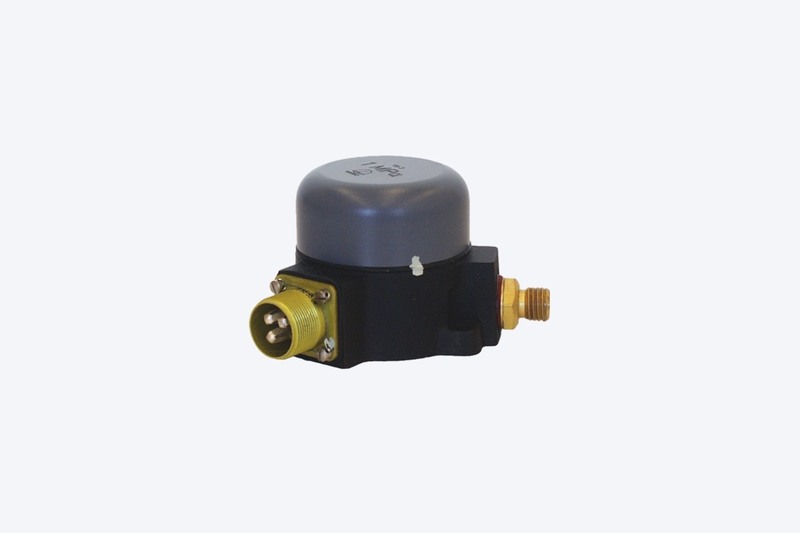

Vysílače VS-3 a VS-5 pracují na principu pružné membrány, pod kterou je přiváděn měřený tlak. Změnou tlaku se mění zdvih membrány, který je přenášen na potenciometr. Pohyb jezdce způsobuje i změnu proudu ve vysílači a ukazovateli, a tak je indikován tlak přímo na stupnici ukazovatele.

Převodový mechanismus a elektrická část jsou chráněny krytem, na němž je vyznačen tlak, pro který je vysílač určen.











  • Napájecí napětí: 24 Vss ± 10 %
  • Proud odebíraný soupravou: max. 0,1 A
  • Mezní teploty okolního prostředí: -40°C až +60°C
  • Přístroj odolává otřesům: 4 g při frekvenci (20-80) Hz
  • Hmotnost přístroje: max. 400 g

Vysílače vyrábíme ve 12 variantách dle rozsahu měřeného tlaku. Varianta s nejnižším rozsahem měří hodnoty od 0 až 60 kPa, varianta s nejvyšším rozsahem měří od 0 do 10 Mpa.
