Letecká palubní radiostanice LUN 3520
Letecká palubní radiostanice LUN 3520 je VKV – UKV radiostanice určená pro komunikaci mezi letouny s pomocí vestavěného interkomu pro komunikaci mezi posádkou letounu a pro komunikaci s pozemními prostředky řízení letového provozu. Pracuje s odstupem kanálů 25 kHz a 8,33 kHz.
Základní sestavu tvoří blok přijímač-vysílač, odpružený rám, ovládací skříňka, přepínací skříňka a nízkofrekvenční blok.
Radiostanice je konstrukčně řešena jako systém samostatných bloků, jejichž kombinací lze dosáhnout optimální varianty použití pro libovolný typ letounu, vrtulníku nebo stanoviště řízení leteckého provozu. Technickými parametry splňuje předpisy ICAO a standardy NATO. Svými vlastnostmi a parametry je srovnatelná s radiostanicemi používanými v armádách členských států NATO. Je často využívána k modernizaci letounů a vrtulníků české a ruské výroby.

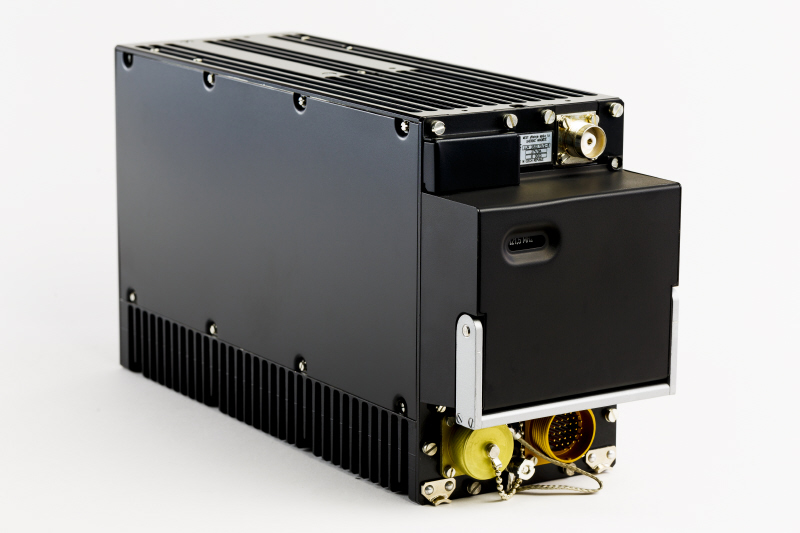

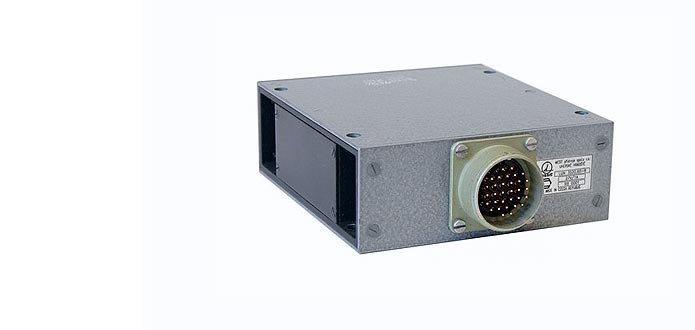

Blok přijímač-vysílač
Blok přijímač-vysílač
Pro oboustranné simplexní fonické radiové spojení

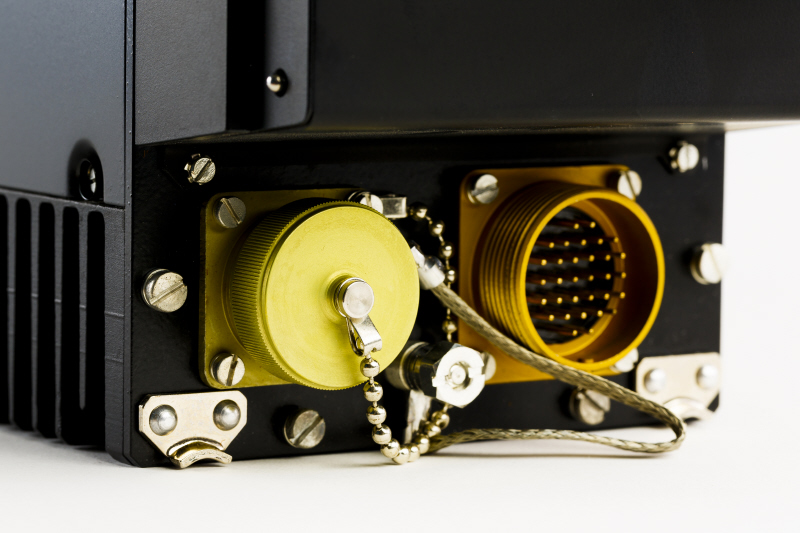

Blok přijímač-vysílač je samostatný blok soupravy letecké palubní radiokomunikační radiostanice LUN 3520. Je vyráběn v několika provedeních. Obsahuje napájecí zdroj, přijímač, vysílač, syntezátor kmitočtu, obvody dálkového ovládání, obvody testování a havarijní přijímač.
Umožňuje oboustranné simplexní fonické radiové spojení na libovolném kanálu, který se nachází v pásmu VKV VKV (117,975-155,975) a UKV (220,000-399,975) MHz.
Kanálová rozteč v pásmu VKV je 25 kHz a 8,33 kHz, v pásmu UKV je 25 kHz.

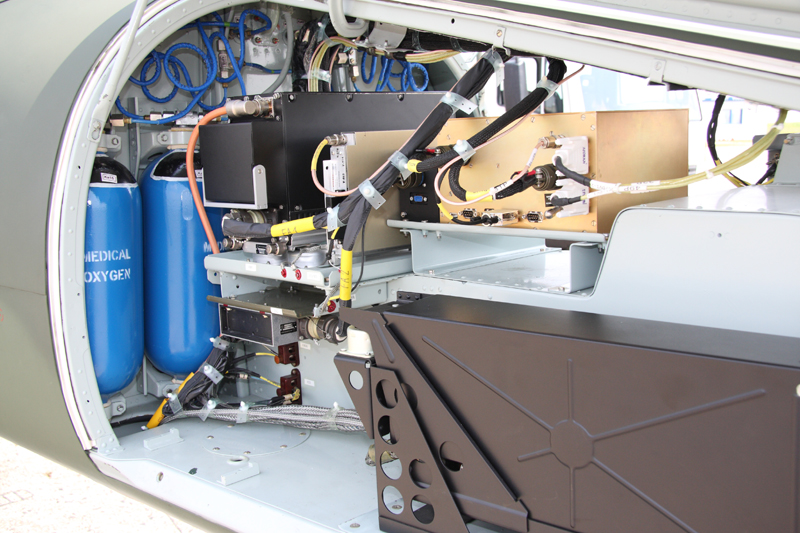

Blok radiostanice se instaluje do odpruženého rámu.

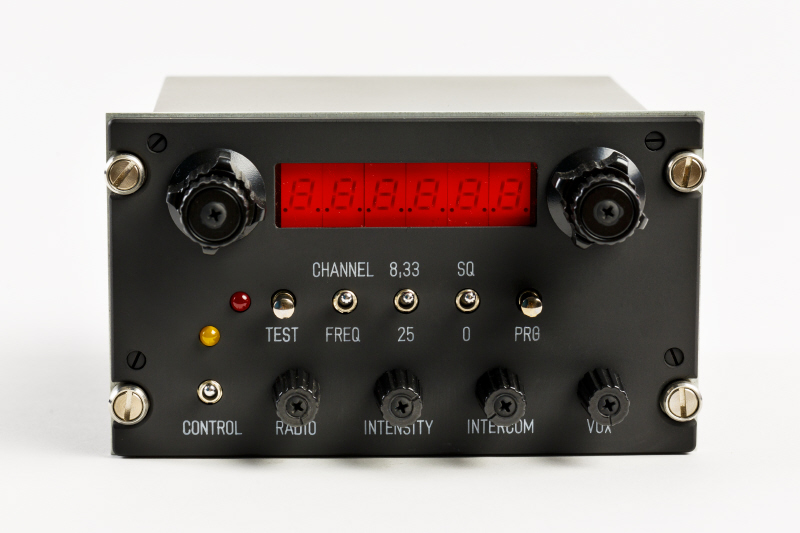

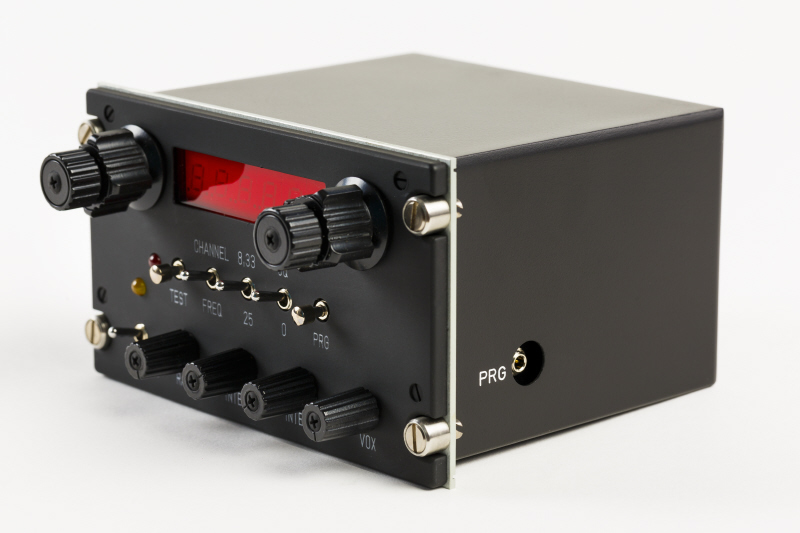

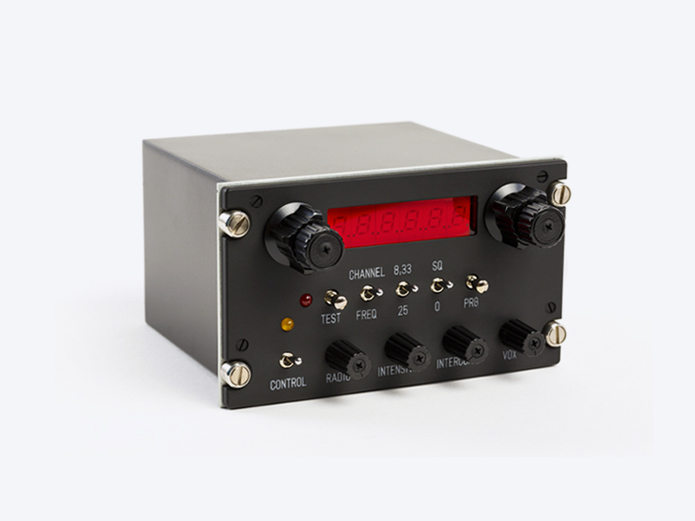

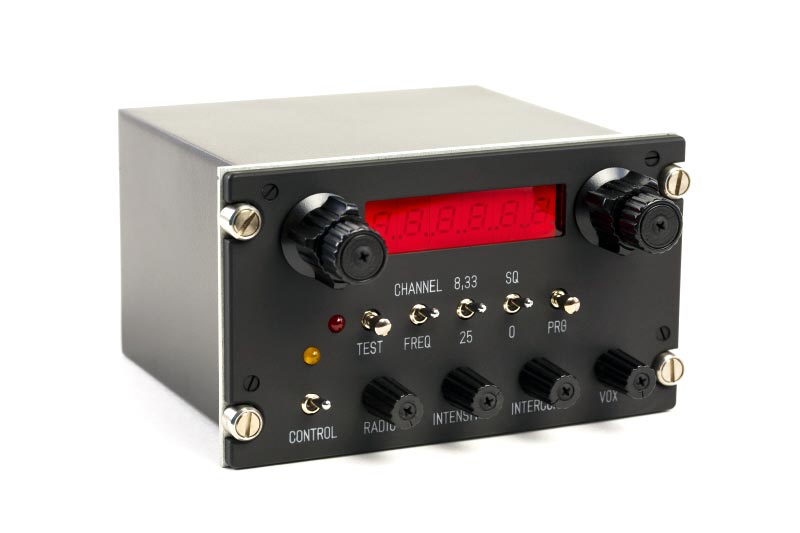

Ovládací skříňky
Ovládací skříňky
Dálkové ovládání radiostanice
Ovládací skříňka umožňuje dálkové ovládání radiostanice a zároveň slouží jako palubní telefon. Palubní telefon je plně zálohován. Blok ovládací skříňky obsahuje kromě vlastních ovládacích obvodů také nf zesilovač, který umožňuje přenos potřebných nf signálů k pilotovi. Ovládací skříňka umožňuje volbu jednoho z předem nastavených dvaceti kanálů, nastavení kmitočtu jednotlivých kanálů pomocí tlačítka PRG, přímou volbu kmitočtu, přepínání přímá volba/kanálová volba, přepínání selektivity, připojení příposlechu havarijního přijímače, spuštění samokontroly, volbu priority vysílání, zapínání umlčovače šumu a další funkce. Indikace pracovního kmitočtu probíhá na LED displeji.

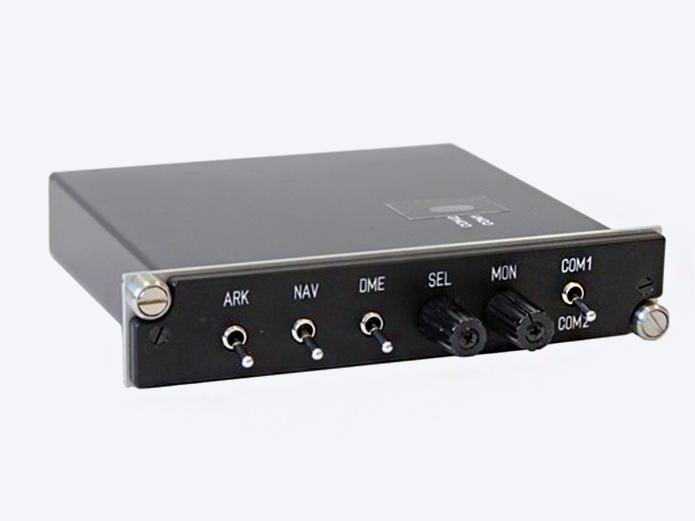

Přepínací skříňky
Přepínací skříňky
Volba ovládání dvou radiostanic
Přepínací skříňka umožňuje volit ovládání dvou radiostanic. Dále umožňuje příposlechy signálů ARK, NAV a. Umožňuje regulaci hlasitosti či vypnutí příposlechu druhé radiostanice.
NF blok
NF blok
Telefonické spojení s obsluhou letounu
NF blok umožňuje telefonické spojení s technickou obsluhou letounu a obvody pro zpracování varovných a návěstních signálů.
Certifikace
Radiostanice je certifikována pro použití ve vojenském letectví.
Antény
Pro stanoviště stacionárních spojovacích prostředků
Máme zkušenosti s výrobou zodolněných antén určených pro instalaci na stanovištích stacionárních spojovacích prostředků. Anténa slouží pro příjem a vysílání v prvním, druhém nebo obou leteckých komunikačních pásmech vertikálně polarizovaných elektromagnetických vln.
