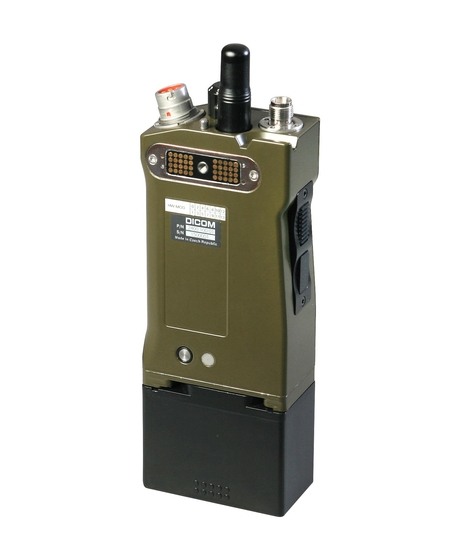

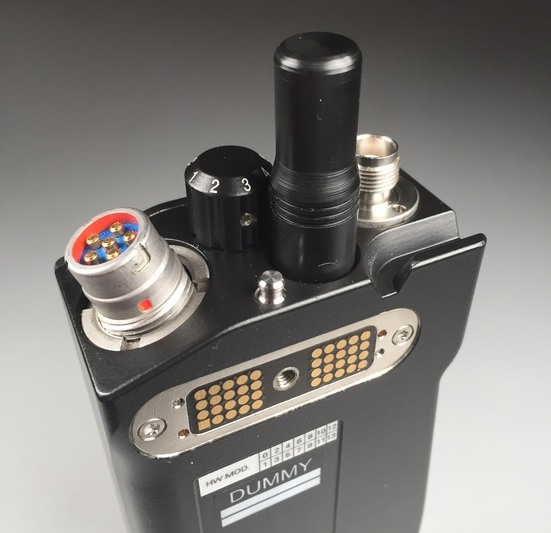

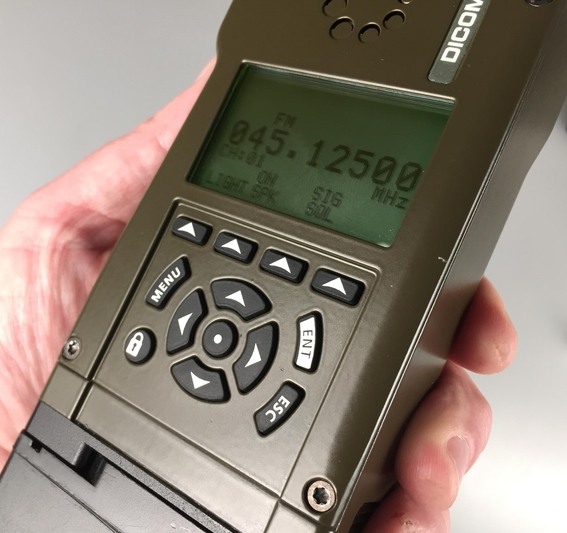

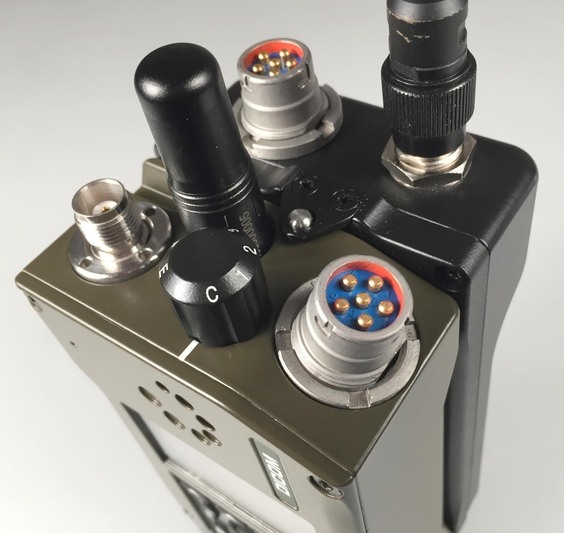

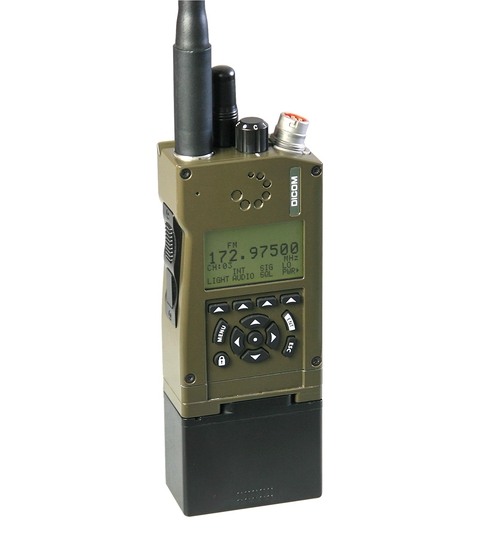

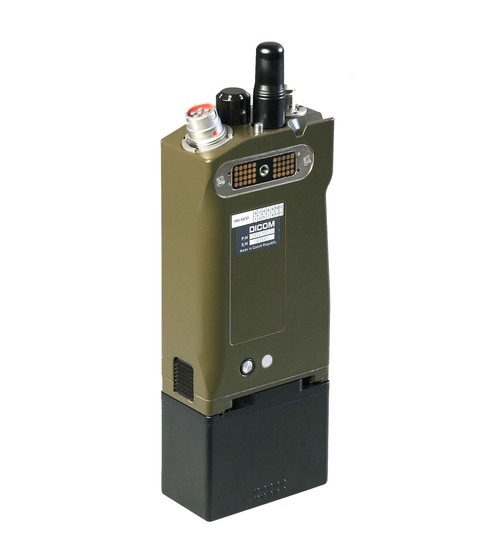

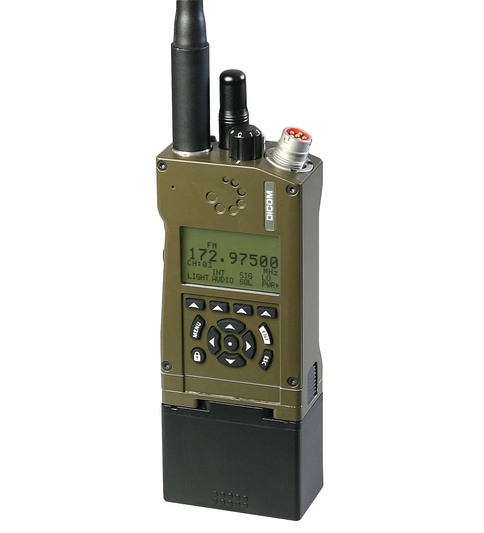

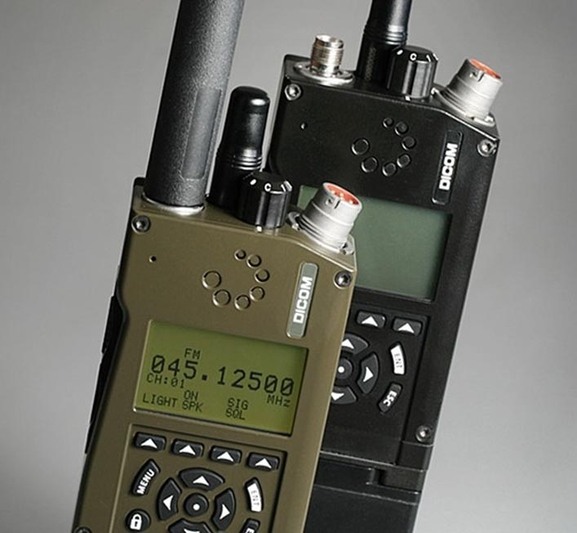

RF40 - Handheld transceiver
The RF40 Thoroughbred Radio System is a versatile system for secure tactical radio data and voice communication in VHF and UHF bands.
Its main features are:
- excellent RF parameters
- efficient utilization of the available frequency spectrum
- high data rate throughput even in low VHF band
- voice and data true MANET capabilities
- dual voice stream with data in one channel
- second physical radio channel with tactical Ethernet broadband data/voice Mission Module

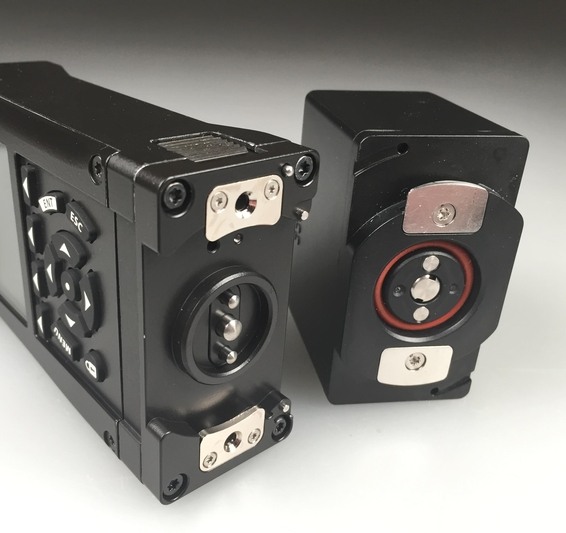

- vehicular amplifier with jerk-and-run capability of the handheld radio
• vícekanálový rádiový systém;
• současný přenos hlasu a IP dat včetně podpory videa;
• decentralizovaná, plnohodnotná síť MANET s vícenásobnou autoretranslací hlasu i dat;
• více hlasových spojení v jednom kanálu (virtuální kanály);
• úsporný kanál o šířce 250 kHz s přenosovou rychlostí až 270 kbit/s;
• zabezpečení technologií COMSEC s použitím blokové šifry AES;
• nativní systém automatického hlášení polohy (GPS, Galileo, Glonass);
• vysokofrekvenční výstupní výkon až 10 W (samostatná ruční stanice);
• 50 W vozidlový zesilovač s připojením typu jerk-and-run.
| Kmitočtové pásmo | 30 MHz až 512 MHz |
|---|---|
| Druh modulace | FM, AM, CPM |
| Vysílací výkon | 5 W/10 W burst |
| Kanálová rozteč | 8,33 kHz, 25 kHz, 250 kHz |
| Waveformy | LOS FM/AM (STANAG 4204/4205) |
| WF40 (V/UHF MANET WF, IP data) | |
| Utajení komunikace | AES |
| Přijímač GNSS | vestavěný (GPS/Glonass/Galileo) |
| Datová rozhraní | Ethernet, USB, sériové |
| Mechanické, klimatické odolnosti, EMC | |
| Rozměry včetně zdrojové skříně | 74 mm x 202 mm x 41 mm [š x v x h] |
| Hmotnost včetně zdrojové skříně | 0,9 kg |
| Rozsah provozních teplot | -30 °C až +70 °C |
| MIL-STD-810F | nízká/vysoká teplota, vlhkost, nízký tlak, vodotěsnost do 1 m, ledový/mrznoucí déšť, slaná mlha, písek a prach, vibrace, rázy, pády |
| MIL-STD-461F | CE102, CS101, CS114, RE102, RS103 |
LP40 - Battery
LP40 battery is offered in two versions. Optimal battery type choice for a given application depends on the required radio...
SC40 - Stationary charger
Designed to charge up to 8 LP40 batteries in both versions. The charger is installed in a watertight plastic case...
PC40 - Simple charger
Designed to charge one LP40 battery in both versions. The charger is designed as a network adapter with a cable...
VC40 - Vehicle charger
Designed to charge up to two LP40 batteries in both versions. Waterproof and compact charger design ensures high mechanical strength...
FG40 - Fillgun
Designed to upload operating data to the RF40 transceiver. The fillgun is designed as a small compact unit equipped with...
MM40WR - Mission module
Expansion module easily attachable to the RF40 transceiver or to the VA40 vehicle amplifier (forming one mechanical unit) contains a...
VA40 - Vehicle amplifier
The VA40 50 W power amplifier serves as a docking station for RF40 radio vehicular configuration. Besides amplification of RF...
BA40 - Power Adaptor
The BA40 Power Adaptor allows RF40 transceiver to be power supplied from Bren-Tronics’s BT-70716BE (5.8 Ah) and BT-70716BG...
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| LP40 | Battery | 7400.100.01, 7400.100.02, 7400.100.03, 7400.100.04 | ||
| SC40 | Stationary charger | 7410.100.01 | ||
| PC40 | Simple charger | 7411.100.01 | ||
| VC40 | Vehicle charger | 7412.100.01 | ||
| FG40 | Fillgun | 2420.100.01 | ||
| MM40WR | Mission module | 2401.100.01 | ||
| VA40 | Vehicle amplifier | 2410.100.01 | ||
| BA40 | Power Adaptor | 7413.100.01 |
