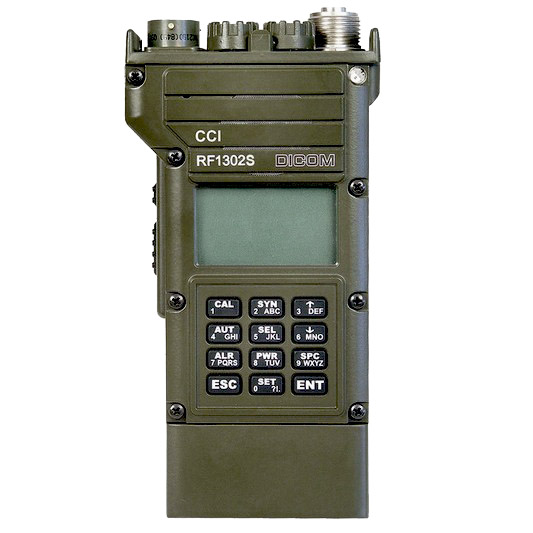

RF1302S - Ruční EPM radiostanice
Ruční EPM radiostanice RF1302S (kategorie CCI/KKP) je víceúčelová VKV radiostanice pro spojení na taktickém stupni velení u všech druhů vojsk. Tato radiostanice kromě standardních analogových provozních režimů s otevřeným přenosem podporuje speciální provozní režimy (SOM), které jsou certifikovány Národním bezpečnostním úřadem pro přenos utajovaných informací do stupně Důvěrné (NATO CONFIDENTIAL). Tyto režimy pracují v pásmu 30 MHz až 87,975 MHz. Jedná se o provoz se skokovou změnou kmitočtu (FH – Frequency Hopping), digitální přenos na pevném kmitočtu (DFF – Digital Fixed Frequency), provoz vyhledávání volného kmitočtu (FCS – Free Channel Search) a smíšený provoz FH a FCS (MIX – mixed mode). Tyto provozy výrazně zvyšují odolnost radiové komunikace radioelektronickému boji.
Předmětem rádiové komunikace mohou být jak hlasové zprávy (Voice), tak i datové interní zprávy vytvořené operátorem prostřednictvím klávesnice a zobrazované na displeji RF1302S.
Soupravu ruční EPM radiostanice RF1302S tvoří vlastní stanice a příslušenství pro běžné způsoby provozu.
Na pevném kmitočtu v kmitočtovém pásmu 30 MHz až 87,975 MHz je fonický provoz radiostanice RF1302S otevřenou řečí slučitelný s provozem všech doposud používaných VKV radiostanic v AČR a také v ostatních armádách. V tomto kmitočtovém pásmu je radiostanice plně slučitelná s doplňkovými provozy všech souprav radiostanic RF13, jako jsou přenosy krátkých kódových zpráv – FLASH a provoz maskovanou řečí. Podle typu zvoleného pásma umožňuje stanice RF1302S vést komunikaci např. s krátkovlnnými stanicemi typu R150, s leteckými stanicemi v prvním leteckém pásmu, stanicemi v radioamatérském pásmu a stanicemi v pásmu CB (Civil Band).
a) ve všech druzích provozu
• kontrola testu integrity firmware radiostanice,
• automatická kontrola provozuschopnosti stanice po zapnutí s indikací poruchy na displeji radiostanice (BITE),
• programování provozními daty pomocí plnicího zařízení,
• uživatelský výmaz - tato služba umožňuje uživateli jednorázově vymazat parametry všech nakonfigurovaných hoppingových kanálů. Služba se používá v případě, že hrozí bezprostřední zneužití radiostanice,
• zobrazení servisních informací, firmware jednotlivých desek elektroniky,
• odeslání tónové výzvy (1000 ± 200) Hz, v pásmu VKV III je to (1750 ± 25) Hz,
• vypnutí popř. zapnutí akustických hlášení obsluhou radiostanice,
• aktivace prosvětlení displeje a klávesnice,
• nastavení kontrastu zobrazení na displeji,
• signalizace velikosti napětí zdrojové skříně,
• signalizace nastaveného vysílacího výkonu na displeji, indikace vysílání pomocí LED na horním panelu,
• provoz „pouze příjem" s potlačením vysílání,
• provoz šeptem se zvýšenou citlivostí modulátoru a sníženým výstupním nízkofrekvenčním výkonem,
• jednoduchý způsob ovládání,
• možnost použití brašen pro modulární nosný systém.
b) ve schválených provozních režimech
• utajený provoz TRANSEC a utajená komunikace COMSEC,
• volitelný provozní mód kmitočtového skákání - FH, DFF, FCS a s rychlým přechodem na HLC, HLG nebo HLA (neschválené režimy),
• navázání spojení s radiostanicemi v provozu pevného kmitočtu monitorováním HLC a HLG (neschválený provozní režim),
• monitorování kmitočtu 121,500 MHz (HLA) a přechod na HLA s potlačeným vysíláním,
• změna síťové úrovně podle situace v síti (MASTER na SLAVE resp. SLAVE na MASTER),
• zapnutí robustní komunikace na hranici spojení - vypnutím interleaving.
c) na neschválených provozních režimech
• varovné hlášení při přepnutí na kterýkoli kanál s neschváleným provozním režimem,
• krátké akustické varovné hlášení při prvním zaklíčování na neschváleném kanále,
• simplexní nebo semiduplexní provoz,
• podtónový omezovač šumu 150 Hz nebo signálový omezovač šumu (ve VKV II pouze signálový),
• fonický provoz přes vnitřní maskovač slučitelný s RF13, RF1301, RF1302E, RF13250 a RF13250E,
• programování parametrů kanálu z klávesnice,
• prohledávání kanálů (SCANNING) po naprogramovaných pevných kmitočtech,
• přímá volba telefonního čísla při spojení z radiostanice do telefonní sítě,
• nastavení pracovního kmitočtu po krocích 6,25 kHz, 8,33 kHz (ve VKV II podpásmu), 25 kHz nebo 1 MHz,
• přenosové pásmo pro číslicový přenos řeči a dat 16 kbit/s dle STANAG 4204, edice 2.
| Služby |
Provozní režimy RF1302S |
||||||
|
Schválené |
Neschválené |
||||||
| FH | DFF | FCS | MIX | F3E | A3E | Maskovač | |
| Voice | • |
• |
• |
• |
• |
• |
• |
| Flash | • | • | |||||
| NE/LNE | • | • | • | • | |||
| SMS | • | • | • | • | |||
| Auth | • | • | • | • | |||
| SelCom | • | • | • | • | |||
| Alert | • | • | • | • | |||
| Break-in | • | • | • | • | |||
| Voice | hlasové zprávy, které jsou vyslovené operátorem do integrovaného mikrofonu nebo vstupují do radiostanice přes příslušný pin nf konektoru a ozývají se z integrovaného reproduktoru nebo vystupují z radiostanice na příslušném pinu nf konektoru |
| Flash | krátká číselná zpráva (000..999) se smluveným významem, která je přenášena ve standardních analogových provozních režimech RF1302S |
| NE/LNE | Net Entry/Late Net Entry - synchronizační zprávy (počáteční syncronizace a žádost o počáteční synchronizaci) přenášené ve speciálních provozních režimech RF1302S, které slouží k přenesení/vyžádání synchronizmu v radiové síti |
| SMS | Short Message Service - textová zpráva délky max. 156 znaků přenášená ve speciálních provozních režimech RF1302S |
| Auth | Authentication message - autentizační číselná zpráva (0000..9999) přenášená ve speciálních provozních režimech RF1302S, která slouží pro ověření autentičnosti operátora |
| SelCom | Selective Communication - selektivní komunikace a datové zprávy (začátek SelCom, konec SelCom, žádost o SelCom), které slouží pro správu selektivní komunikace |
| Alert | krátká číselná zpráva (0..9) se smluveným významem, která je přenášena ve speciálních provozních režimech RF1302S, a to s nejvyšší prioritou přenosu |
| Break-in | příkaz pro operátora vysílající radiostanice, aby uvolnil komunikační kanál se SOM (Special Operation Modes) |
| 1. SCHVÁLENÉ PROVOZNÍ REŽIMY SOM | |
|---|---|
| Typy speciálních módů provozu | FH, DFF, FCS, MIX |
| Rozsah pracovních kmitočtů | (30,000 až 87,975) MHz |
| Minimální počet kmitočtů Hopsetu | 1 |
| Maximální počet kmitočtů Hopsetu | 2320 |
| Doba pro dosažení počáteční synchronizace | max. 7 s |
| Doba držení synchronizace vypnuté stanice s připojenou zdrojovou skříní | min. 42 hodin |
| Doba držení synchronizace (stanice s odpojenou zdrojovou skříní) | min. 25 s |
| Rychlost skákání | 100 skoků/s |
| Maximální počet předvoleb s konfigurací hoppingových kanálů | 6 |
| 2. NESCHVÁLENÉ PROVOZNÍ REŽIMY | |
| Typy módů provozu | F3E, A3E, provoz přes vnitřní maskovač |
| Kmitočtové pásmo | |
| KV | (25,000–29,975) MHz |
| VKV I | (30,000–108,000) MHz |
| VKV II | (117,975–140,000) MHz |
| VKV III | (140,025–145,9875) MHz |
| Druh modulace | |
| KV | FM |
| VKV I | FM |
| VKV II | AM |
| VKV III | FM |
| Odstup kanálů | |
| KV | 25 kHz |
| VKV I | 25 kHz, 12,5 kHz, 6,25 kHz |
| VKV II | 25 kHz, 8,33 kHz |
| VKV III | 25 kHz, 12,5 kHz |
| Počet pracovních kanálů při odstupu 25 kHz | |
| KV | 200 |
| VKV I | 3121 |
| VKV II | 882 |
| VKV III | 239 |
| Počet monitorovaných kanálů v SOM | 3 (dva nastavitelné, třetí pevný – 121,500 MHz) |
| Počet předvoleb pracovních kanálů | max. 10 |
| 3. VYSOKOFREKVENČNÍ PARAMETRY RADIOSTANICE | |
| Jmenovitá vstupní/výstupní impedance | 50 ohm |
| Špičkový kmitočtový zdvih FM (při kanálovém odstupu 25 kHz) | |
| KV | (3,3 ± 0,7) kHz |
| VKV I | (6,5 ± 1) kHz |
| VKV III | (6,5 ± 1) kHz |
| Maximální hloubka modulace | |
| VKV II | min. 70 % |
| Modulační kmitočet tónové výzvy | |
| KV, VKV I, VKV II | (1000 ± 200) Hz |
| VKV III | (1750 ± 25) Hz |
| Kmitočtový zdvih tónové výzvy (při kanálovém odstupu 25 kHz) | (6,5 ± 1) kHz |
| Hloubka modulace tónové výzvy | min. 70 % |
| Špičkový zdvih pilotního tónu | (1,6 ± 0,35) kHz |
| Jmenovitý výkon vysílače | |
| KV, VKV I, VKV III | 2 W -1/+3 dB |
| VKV II | 1 W -1/+3 dB |
| Snížený výkon vysílače | |
| KV, VKV I, VKV III | 0,2 W -1/+3 dB |
| VKV II | 0,1 W -1/+3 dB |
| Potlačení vlastních harmonických | min. 40 dB |
| Potlačení parazitních kmitočtů při rozladění > 25 kHz | min. 60 dB |
| Citlivost přijímače | lepší než 0,5 μV při 12 dB SINAD |
| Nízkofrekvenční výkon | min. 200 mW/8 ohm |
| Činitel nelineárního zkreslení | max. 10 % |
| Pásmo efektivně přenášených kmitočtů | |
| fonie | (300 až 3000) Hz |
| data | (10 až 11000) Hz |
| Průměrné dosahy ve středně zvlněném terénu při jmenovitém výkonu na FF a fonickém provozu otevřenou řečí | 0,8 km s anténou AS1301 |
| 5 km s anténou AL1301 | |
| 4. PARAMETRY NAPÁJENÍ | |
| Jmenovité napájecí napětí | 7,2 V |
| Mezní napájecí napětí | (6,5 až 9,5) V |
| Kapacita zdrojové skříně LP1302 | 3,6 Ah (LiIon akumulátory) |
| Odběry proudu radiostanice | |
| vysílání (jmenovitý výkon) | 1,6 A |
| vysílání (snížený výkon) | 0,65 A |
| příjem | 0,19 A |
| pohotovost | 0,16 A |
| Doba provozu s LP1302 (vysílání : příjem : pohotovost) | min. 13 h při poměru 1 : 1 : 10 |
| 5. MECHANICKÉ A KLIMATICKÉ PARAMETRY | |
| Maximální rozměry radiostanice se zdrojovou skříní | (97 x 217 x 44) mm (š x v x h) |
| Maximální rozměry zdrojové skříně LP1302 | (79 x 61 x 44) mm (š x v x h) |
| Hmotnost radiostanice | max. 0,85 kg |
| Hmotnost zdrojové skříně | max. 0,3 kg |
| Rozsah provozních teplot | -30 °C až +60 °C |
| Návod k obsluze RF1302S | 2300.010.51 |
|---|---|
| Krátký návod k obsluze RF1302S | 2300.011.51 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
RF1302S - Souprava ruční EPM radiostanice
Soupravu tvoří radiostanice RF1302S a další příslušenství pro zajištění spolehlivého provozu.
Ruční EPM radiostanice RF1302S (kategorie CCI/KKP) je víceúčelová...
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| RF1302S | Souprava ruční EPM radiostanice | 2300.000.50 |
LP1302 - Battery pack
Power supply for RF20 radio system transceivers. The battery pack consists of serial-parallel set of four LiIon cells with protective diagnostic circuits, and a capacity display.
- nominal capacity 3.6 Ah
AL1301 - Long tape antenna 1.1 m
This is a basic type antenna for RF20 or RF1301 transceivers. This antenna can also be used with the RF13...
AS1301 - Short tape antenna 0.5 m
Short-distance communication between RF20 or RF1301 transceivers. This antenna can also be used with the RF13 transceiver. The antenna proper...
LP20 - Battery pack
Power supply for RF20 radio system transceivers. The battery pack consists of serial-parallel set of six LiIon cells with a protective diagnostic circuit. The diagnostic circuit is equipped with a battery charging status display.
- nominal capacity 6.7 Ah
NM1302 - Mobile charger set
Set consists of NM1302 mobile charger and accessories. NM1302 charger is designed to charge BP1301 (NiCd) and LP1302 (LiIon) battery...
AL13 - Long tape antenna 1.5 m
This is a basic type antenna for RF13 transceiver (VHF). It can be easily used instead of 1.5 m...
RF13.8 - Hang-up antenna
This antenna is used for operation of the RF13 transceiver from trenches, forests or from buildings. The antena consits of...
2.6 m VHF vehicle antenna
The antenna is designed for fixed installation on all types of wheeled and tracked vehicles. It has omnidirectional radiation pattern...
PD13 - Long-wire antenna
PK1302S - Souprava plnicího zařízení
Souprava plnicího zařízení je určena pro přípravu a přenos dat k certifikovaným radiostanicím RF1302S a RF13250S. Souprava PK1302S sestává z...
RF13.3 - Handset
RM1301 - Handheld microphone/speaker
RF13.51R - Headset set
RF13.51L - Headset set
Set consists of RF13.51L headset and documentation. For basic operation no other components are required. The headset is designed...
RF13.52R - Headset set
RF13.52L - Headset set
Set bag
Carrying harness
Transceiver sleeve
Combination shoulder straps (left, right)
Battery pack case
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| LP1302 | Battery pack | 7029.100.02 | ||
| AL1301 | Long tape antenna 1.1 m | 2037.100.01 | 0064681101236 | 5985160015375 |
| AS1301 | Short tape antenna 0.5 m | 2038.100.01 | 0064681101058 | 5985160025492 |
| Transceiver bag | 6000010032 | 0067100045353 | 5820160044342 | |
| Set bag | 6000010033 | 0067100045346 | 5820160044343 | |
| Battery pack bag | 7020.116.01 | 0064725000813 | 5895160015377 | |
| LP20 | Battery pack | 7029.100.11, 7029.100.13 | ||
| NU1302 | Universal charger set N/A | 7027.000.01 | 0299012011670 | 6130160048118 |
| NM1302 | Mobile charger set | 7028.000.01 | 0299012011694 | 6130160048120 |
| AL13 | Long tape antenna 1.5 m | 2039.100.01 | 0064685905834 | 5985160033179 |
| RF13.8 | Hang-up antenna | 2036.100.11 | 0064681101065 | 5985160024749 |
| 2.6 m VHF vehicle antenna | 2036.100.23, 2036.100.24 | |||
| PD13 | Long-wire antenna | 2036.100.10 | 0064681101577 | 5985160038730 |
| PK1302S | Souprava plnicího zařízení | 2320.000.51 | ||
| RF13.3 | Handset | 2022.100.51 | 0064333000731 | 5965160034142 |
| RM1301 | Handheld microphone/speaker | 2009.100.01 | 0064332001036 | 5965160024751 |
| RF13.51R | Headset set | 2023.000.61 | 0064334000655 | 5965160034184 |
| RF13.51L | Headset set | 2023.000.63 | ||
| RF13.52R | Headset set | 2023.000.71 | 0064334000617 | 5965160023144 |
| RF13.52L | Headset set | 2023.000.73 | 0067100052896 | 5965160055350 |
| Set bag | 6000010100 | |||
| Carrying harness | 6000010101 | |||
| Transceiver sleeve | 6000010104 | |||
| Combination shoulder straps (left, right) | 6000010105 | |||
| Battery pack case | 6000010103 |
