AD-52 - Wire antenna

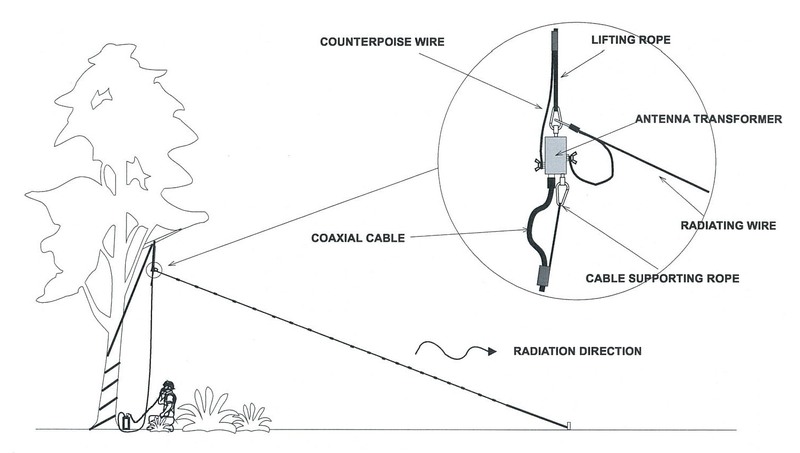

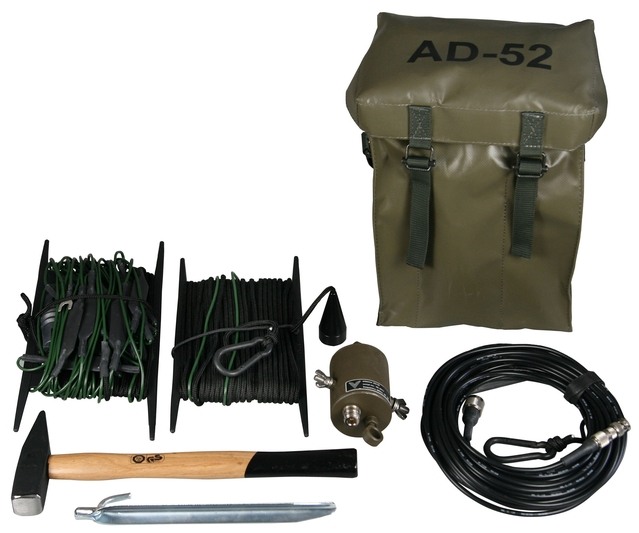

The antenna AD-52 is a wideband wire directional antenna intended for use with handheld or manpack radio units in VHF frequency range from 30 to 88 MHz. The antenna is mainly intended for use in stay because of its simple construction and easy erecting. Except of the wire radiating element the antenna is composed of matching transformer unit, watertight enclosed in a fiberglass housing, the 15 m long coaxial feeder, lifting rope 25m with weight, anchor and hammer. All together is packed in a handy linen bag, suitable for transport.
PN (RN): 6000001411
| Kmitočtový rozsah | 30 MHz až 90 MHz |
|---|---|
| Jmenovitá impedance | 50 Ω |
| PSV | max. 1,8 |
| Zisk | 8 dB až 11,5 dB |
| Vyzařovací úhel (3 dB, horizontální rovina) | 90 ° až 30 ° |
| Vyzařovací úhel (3 dB, vertikální rovina) | 35 °až 10 ° |
| Činitel zpětného vyzařování | >13 dB |
| Polarizace | vertikální |
| Výkonové zatížení | 50 W CW |
| Konektor | FME +N, TNC, BNC |
| Hmotnost | 3,8 kg |
| Délka antény | 17,8 m |
| Výška pro instalaci | 8 m až 10 m |
| Rozsah provozních teplot | -40 °C až +70 °C |
