AR20P - N/A
The AR20P personal rebroadcast set is a device allowing automatic rebroadcasting in fixed frequency operation modes of transceivers complying with the requirements of the STANAG 4204 standard and of transceivers communicating in frequency hopping modes using HW20 modulation, i.e. RF23, RF20, RF2050.
• výnosné retranslační stanoviště.
• vybudování v těžce dostupném terénu.
• zvýšení dosahu ručních radiostanic systému RF20 až na 20 km, určeno zejména pro pozorovatele.
• automatická retranslace na pecném kmitočtu radiostanic spňující požadavky STANAG 4204 a všech provozů systému RF20 na pevném kmitočtu v pásmu 30 MHz až 88 MHz.
• automatická retranslace všech provozů se skokovou změnou kmitočtu systému RF20.
• základní sestavu tvoří brašna pro všechny komponenty stanoviště a samostatná brašna se stožárem 6000001412
Pro zvýšení doby provozu stanoviště mohou být použity zdrojové skříně LP20.
| Kmitočtový rozsah | 30 MHz až–88 MHz |
|---|---|
| Vysokofrekvenční výkon | max. 5 W |
| Citlivost | min. 113 dBm |
| Doba provozu RU20 (s LP1302) | 50 hodin (kromě RF20) |
| Rozměr brašny s komponenty | 295 x 300 x 350 mm |
| Rozměr brašny se stožárem | 1400 x 200 x 200 mm |
| Hmotnost brašny s komponenty | nax. 10,5 kg |
| Hmotnost stožáru 6000001412 | max. 8,9 kg |
| Rozsah provozních teplot | -40 °C až +70 °C |
| Mechanické aklimatické odolnosti | MIL-STD-810E |
| Návod k obsluze RU20 | 2315.010.12 |
|---|---|
| Návod k obsluze RF1302E | 2300.010.11 |
| Krátký návod k obsluze RF1302E | 2300.011.11 |
RF1302E - EPM handheld transceiver
Ruční vícepásmová EPM radiostanice RF1302E se zvýšenou odolností proti radioelektronickému boji je určena pro spojení na taktickém stupni velení u všech druhů vojsk.
- řešení optimalizované pro AČR

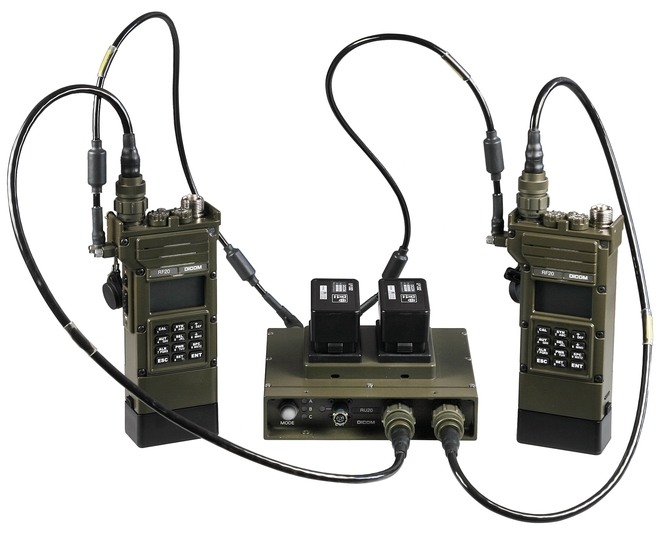

RU20 - Rebroadcast unit
The rebroadcast unit is part of the AR20P portable rebroadcast station that mutually links all transceivers in the automatic rebroadcast...
LP1302 - Battery pack
Power supply for RF20 radio system transceivers. The battery pack consists of serial-parallel set of four LiIon cells with protective diagnostic circuits, and a capacity display.
- nominal capacity 3.6 Ah
Data cable
Data cable
AF cable
AD-52 - Wire antenna
The antenna AD-52 is a wideband wire directional antenna intended for use with handheld or manpack radio units in VHF...
RF13.8 - Hang-up antenna
This antenna is used for operation of the RF13 transceiver from trenches, forests or from buildings. The antena consits of...
AR20P bag
STM-7/6-123 - Antenna mast
The STM-7/6-123 is a lightweight manportable/manpack sectionalized tubular mast intended for use with lightweight antennas. Mast sections are...
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| RF1302E | EPM handheld transceiver | 2300.100.11 | 0067100095644 | 5820160066590 |
| RU20 | Rebroadcast unit | 2315.110.12 | ||
| LP1302 | Battery pack | 7029.100.02 | ||
| Data cable | 1050.351.01 | |||
| Data cable | 1050.351.02 | |||
| AF cable | 1050.659.01 | |||
| AD-52 | Wire antenna | 6000001411 | ||
| RF13.8 | Hang-up antenna | 2036.100.11 | 0064681101065 | 5985160024749 |
| Extension cable | 6000001104 | 0064301010948 | 5995160034140 | |
| AR20P bag | 6000010027 | |||
| STM-7/6-123 | Antenna mast | 6000001412 |
