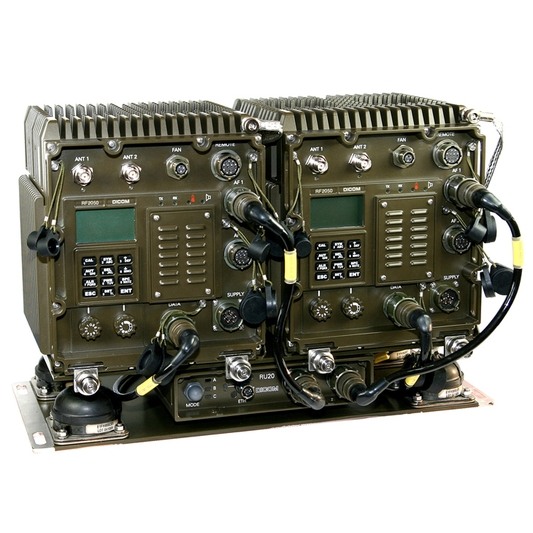

AR20 - Automatic rebroadcast station
The AR20 automatic rebroadcast station is a device allowing automatic rebroadcasting in fixed frequency operation modes of transceivers complying with the requirements of the STANAG 4204 standard and of transceivers communicating in frequency hopping modes using HW20 modulation, i.e. RF23, RF20, RF2050.
• Automatická retranslace služeb na simplexním nebo semiduplexním kanále se skokovou změnou kmitočtu jako jsou přenos krátkých textových zpráv, přenos ALERT, ověření autentičnosti, upozornění na přerušení vysílání BREAK IN.
• Automatická retranslace datové komunikace P2P a nebo dle standardu MIL–STD–188–220 (NET) na simplexním nebo semiduplexním kanále se skokovou změnou kmitočtu.
• Automatická synchronizace všech koncových radiostanic z retranslačního stanoviště AR20.
• Automatická retranslace hlasové komunikace na simplexním nebo semiduplexním kanále s pevným kmitočtem nebo kanále se skokovou změnou kmitočtu.
• Automatická retranslace datové komunikace na simplexním nebo semiduplexním kanále s pevným kmitočtem dle standardu MIL–STD–188–220 (NET).
• Automatická retranslace hlasové komunikace na simplexním nebo semiduplexním kanále s pevným kmitočtem s aktivním maskovačem.
• Automatická retranslace přenosu krátkých kódových zpráv FLASH na simplexním nebo semiduplexním kanále s pevným kmitočtem.
• Rychlý přechod na komunikaci mezi radiostanicí na AR20 a koncovými stanicemi bez retranslace do druhé sítě.
• Možnost připojení třetí radiostanice, která je koncovou radiostanicí dalšího retranslačního stanoviště, přičemž je zajištěn kompatibilita všech druhů provozu na pevném kmitočtu nebo na kanálech se skokovou změnou kmitočtu.
| Kmitočtový rozsah | (25–108) MHz |
|---|---|
| (140,025–145,9875) MHz | |
| Kmitočtový rozsah pro módy se skokovou změnou kmitočtu | (30–87,975) MHz |
| Vstupní a výstupní impedance | 50 Ω |
| Citlivost přijímací části | 0,7 μV v pásmu (30–90) MHz |
| 0,6 μV v pásmu (25–30) MHz | |
| 0,5 μV v pásmech (90–108) MHz, (140,025-145,9875) MHz | |
| Výkon vysílací části | |
| – jmenovitý | 50 W –1/+2 dB pro 24 V |
| 50 W –3/+2 dB pro 12 V | |
| – snížený | 5 W –1/+2 dB |
| Druh modulace | FM |
| Kmitočtový zdvih | 6,5 kHz nebo 3,3 kHz |
| Kanálová rozteč v pásmu | |
| (30–108) MHz | 25 kHz, 12,5 kHz a 6,25 kHz |
| (25–29,975) MHz | 25 kHz |
| (140,025–145,9875) MHz | 25 kHz, 12,5 kHz |
| Kanálová rozteč pro módy se skokovou změnou kmitočtu | 25 kHz |
| Slučitelnost provozu (antény 1,5 m) | (30–90) MHz |
| Slučitelnost provozu (antény 30 m) | (25–30) MHz, (90-108) MHz |
| (140,025–145,9875) MHz | |
| Minimální vzdálenost přijímacího a vysílacího kmitočtu | 10 %, pro pokles citlivosti přijímače o 6 dB |
| Odběr proudu při vedení komunikace, jedna stanice vysílá | 25 A při napájecím napětí 12 V |
| 12 A při napájecím napětí 24 V | |
| Odběr proudu bez vedení komunikace, stanice na příjmu | 2,8 A při napájecím napětí 12 V |
| 1,4 A při napájecím napětí 24 V | |
| Požadavky na napájení | MIL-STD-1275B |
| Rozsah pracovních teplot | -40 °C až +70 °C |
| Rozměry (bez připojených kabelů a chladícího bloku) | 430 mm x 285 mm x 225 mm [š x v x h] |
| Hmotnost | max. 30 kg |
| Odolnost proti klimatickým vlivům | MIL-STD-810E |
| Návod k obsluze RF2050 | 2310.010.11 |
|---|---|
| Krátký návod k obsluze RF2050 | 2310.011.11 |
| Návod k obsluze AR20 | 2315.010.01 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
AR20 - Automatic rebroadcast station set
Set consists of RF2050 EPM transceivers, RU20 rebroadcast unit and accessories.
The AR20 automatic rebroadcast station is a device allowing...
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| AR20 | Automatic rebroadcast station set | 2315.000.02 |
RU20 - Rebroadcast unit
The rebroadcast unit is part of the AR20 automatic rebroadcast station that mutually links all transceivers in the automatic rebroadcast...
Frame
The frame is intended for AR20 automatic rebroadcast station and/or it can be used to install two RF2050 transceivers...
AF cable
AF cable
Data cable
Data cable
Grounding
2.6 m VHF vehicle antenna
The antenna is designed for fixed installation on all types of wheeled and tracked vehicles. It has omnidirectional radiation pattern...
Groundplane antenna
The antenna is intended for use on stationary posts. The antenna can be installed on all types of masts supplied...
Discon antenna
Antenna mast
It is intended for use in field conditions to install all types of GROUNDPLANE antennas supplied by DICOM. Individual sections...
RF13.3 - Handset
When connected to the audio connectors of the transceiver, the handset makes it possible to make radio phonic communication and...
Handset holder
Holder
PK20 - Fill gun set
The set is used for operation data programming of the RF13 (including RF1301) and RF20 transceivers. The set consists of...
Data cable (RS232C)
RF cable
High frequency protection 1 GHz 200 V 400 W
CD for modem configuration
ModEx (Modem Expert) application is a universal configuration tool for setting up of network radio modems (compatible with MIL-STD188-220). ModEx...
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| RU20 | Rebroadcast unit | 2315.110.01 | ||
| Frame | 7007.100.72 | |||
| AF cable | 1050.601.03 | |||
| AF cable | 1050.631.02 | |||
| Data cable | 1050.340.01 | |||
| Data cable | 1050.341.01 | |||
| Power supply cable 3 m | 1050.126.02 | 0067100055749 | 5995160055907 | |
| Grounding | 1050.993.01 | 0064681901249 | 5995160034143 | |
| Grounding | 1050.993.21 | |||
| 2.6 m VHF vehicle antenna | 2036.100.23, 2036.100.24 | |||
| Groundplane antenna | 2036.100.38 | |||
| Discon antenna | 2036.100.68 | 0064681101609 | 5985160039132 | |
| Antenna mast | 2036.100.39 | |||
| RF13.3 | Handset | 2022.100.52 | 0064333000731 | 5965160034142 |
| Handset holder | 2026.700.01 | 0064662900760 | 5965160034225 | |
| Holder | 2315.205.01 | |||
| PK20 | Fill gun set | 2320.000.02 | ||
| Antenna cable (3 m) | 2011.904.01 | 0064301010443 | 5995160034134 | |
| Antenna cable (10 m) | 2011.904.02 | 0064301010924 | 5995160020406 | |
| PC interconnection cable (USB) | 1050.299.01 | 0067100069788 | 5995160058121 | |
| Data cable (RS232C) | 1050.290.01 | |||
| RF cable | 2010.900.01 | 0064301010498 | 5995160024752 | |
| RF cable | 2010.900.02 | 0064301010708 | 5995160034222 | |
| RF cable | 1050.405.02 | |||
| High frequency protection 1 GHz 200 V 400 W | 5605002002 | |||
| CD for modem configuration | 2025.500.51 |
