RF13 - Portable transceiver set

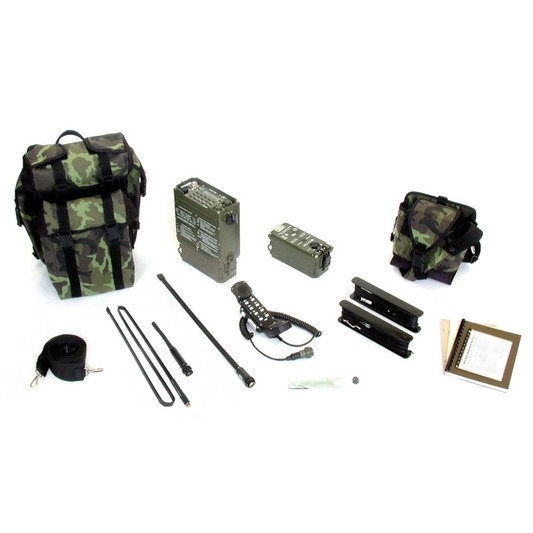

Set consists of RF13 transceiver (with built-in digital scrambler) and accessories. The portable transceiver set is used for phonic communication or data transmission in 30 MHz to 88 MHz frequency range. It also features voice encryption mode, selective communication, broadcasting of short encoded messages, up to 9 preset channels, automatic preset channels scanning, and controlling of most functions from the handset. The supplied types of antennas and adjustable output power make it suitable for use in many situations. Both rechargeable battery packs secure a standard round-the-clock operation. All components of the set are placed in a bag. The set is carried and operated by one person. For more details on RF13 transceiver and other set components see relevant pages of this website.
| Kmitočtový rozsah | 30,00 MHz až 87,975 MHz |
|---|---|
| Kanálová rozteč | 25 kHz |
| Počet pracovních kanálů | 2320 |
| Volba kanálů | z klávesnice |
| Druh provozu | simplexní nebo poloduplexní telefonie; přenos dat rychlostí až 16 kbit/s |
| Utajení hovoru | vnitřní číslicový maskovač |
| Modulace | kmitočtová, max. zdvih 5,6 kHz |
| Výkon vysílače | |
| jmenovitý | 5 W (+1,5 dB/-1 dB) |
| snížený | 0,2 W (± 2 dB) |
| Citlivost přijímače | lepší než 0,5 µV při 12 dB SINAD |
| Pásmo efektivně přenášených kmitočtů rádiovým spojem | pro provoz F3 300 Hz až 3400 Hz |
| pro přenos dat 150 Hz až 9000 Hz | |
| Nízkofrekvenční výkon | |
| regulovatelný | min. 200 mW |
| na zátěži | 4 W |
| Jmenovité napájecí napětí | 12 V |
| Mezní napájecí napětí | 10 V až 15 V |
| Doba provozu ze zdrojové skříně RF13.1 | min. 14 hodin při poměru dob vysílání : příjem : pohotovost /1 : 1 : 10/ a jmenovitém výkonu vysílače |
| Odběr proudu | |
| v režimu vysílání při jmenovitém výkonu | max. 2 A |
| v režimu vysílání při sníženém výkonu | max. 0,6 A |
| v režimu příjem | max. 0,2 A |
| v režimu pohotovost | max. 0,12 A |
| Průměrné dosahy ve středně zvlněném a zalesněném terénu při jmenovitém výkonu: | |
| - s páskovou anténou 0,5 m | 1 km |
| - s páskovou anténou 1,5 m | 8 km |
| - se závěsnou anténou | 15 km |
| - se směrovou dlouhodrátovou anténou délky 30 m | 5 km |
| Rozsah pracovních teplot | -30 °C až +60 °C |
| Rozměr vlastní radiostanice se zdrojovou skříní | 82,5 mm x 204,5 mm x 254 mm |
| Rozměry úplné přenosné soupravy v brašně | 250 mm x 380 mm x 450 mm |
| Hmotnost vlastní radiostanice | max. 2,7 kg (bez zdroje a příslušenství) |
| Hmotnost zdrojové skříně | max. 2,5 kg |
| Hmotnost úplné přenosné soupravy v brašně včetně rezervního zdroje | < 11,5 kg |
| Návod k obsluze RF13 | 2000.010.01 |
|---|---|
| Krátký návod k obsluze RF13 | 2000.011.01 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
RF13 - Transceiver
Radiostanice RF13 s vestavěným maskovačem řeči je přenosná VKV radiostanice, určená pro spojení na taktickém stupni velení.
RF13.1 - Rechargeable battery pack
Battery pack for portable RF13 VHF transceiver. It contains a compact quick-charge NiCd batteries pack. The box contains an electronic...
AS1301 - Short tape antenna 0.5 m
Short-distance communication between RF20 or RF1301 transceivers. This antenna can also be used with the RF13 transceiver. The antenna proper...
AL13 - Long tape antenna 1.5 m
This is a basic type antenna for RF13 transceiver (VHF). It can be easily used instead of 1.5 m...
RF13.2 - Handset with control
RF13.8 - Hang-up antenna
This antenna is used for operation of the RF13 transceiver from trenches, forests or from buildings. The antena consits of...
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| RF13 | Transceiver | 2000.100.02 | 0061600202216 | 5820160015663 |
| RF13.1 | Rechargeable battery pack | 7000.100.01 | 0063821000703 | 6130160020367 |
| AS1301 | Short tape antenna 0.5 m | 2038.100.01 | 0064681101058 | 5985160025492 |
| AL13 | Long tape antenna 1.5 m | 2039.100.01 | 0064685905834 | 5985160033179 |
| RF13.2 | Handset with control | 2022.100.01 | 0064333000661 | 5965160034636 |
| Manpack bag | 2000.116.01 | 0064725000806 | 5820160034146 | |
| Light fabric cover | 2000.118.01 | 0064722003213 | 5820160034145 | |
| Carrying straps | 2000.117.01 | 0064701000990 | 5820160034144 | |
| Extension cable | 6000001104 | 0064301010948 | 5995160034140 | |
| Spare parts set | 2000.110.03 | 0064751000755 | 5820160021957 | |
| RF13.8 | Hang-up antenna | 2036.100.11 | 0064681101065 | 5985160024749 |
