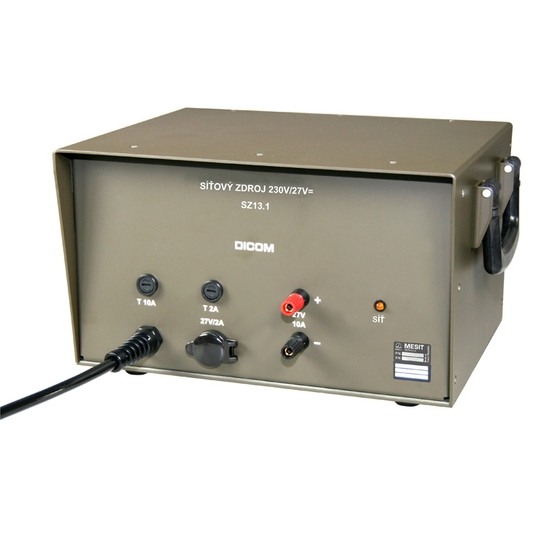

SZ13.1 - Power supply
The SZ13.1 power supply supplies power to the RF1325 or RF1350 transceiver or any other device with nominal power supply voltage of 27 V and consumption not exceeding 2 A (NM13 mobile set charger for instance). It can also be used for other devices with nominal voltage of 27 V and up to 10 A load.
PN (RN): 7011.100.01
KCM: 0299012010817
NSN: 6130160037713
| Napájecí napětí | síťové 230 V/50 Hz |
|---|---|
| Odběr proudu ze sítě | |
| • při zátěži 10 A | max. 2 A. |
| • naprázdno | max. 0,7 A |
| Jmenovité výstupní napětí | 27 V |
| Maximální výstupní proud | |
| • přes připojovací kabel | 10 A |
| • přes autokonektor | 2 A |
| Mezní napětí naprázdno | 32 V |
| Minimální napětí při maximálním výstupním proudu | 18 V |
| Minimální napětí při minimálním napětí napájecí sítě | 18 V |
| Zvlnění výstupního napětí | |
| • při zátěži 5 A | max. 20 mV. |
| • při zátěži 10 A | max. 200 mV |
| Krytí | IP 30 |
| Rozsah pracovních teplot | -20 °C až +50 °C |
| Rozsah skladovacích teplot | -30 °C až +60 °C |
| Rozměry [š x v x h] | 304 mm x 251 mm x 170 mm |
| Hmotnost | max. 10,5 kg |
| Návod k obsluze SZ13.1 | 7011.010.01 |
|---|---|
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
SZ13.1 - Power supply set
PN (RN): 7011.000.01
KČM: 0299012007073
NSN: 6130160024534
Set consists of SZ13.1 power supply and documentation. For basic operation no other components are required. The SZ13.1...
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| SZ13.1 | Power supply set | 7011.000.01 | 0299012007073 | 6130160024534 |
