RF2305 - Manpack radio

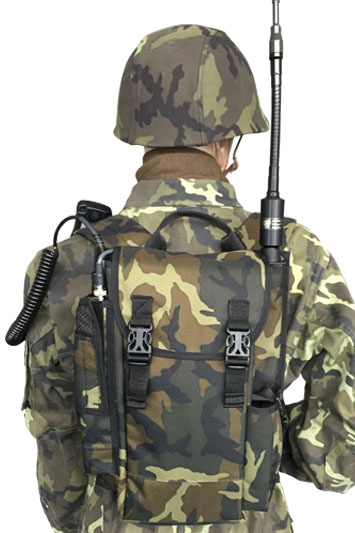

The RF2305 is a manpack radio for communication at tactical command level. Manpack set is based on the RF23 handheld radio.

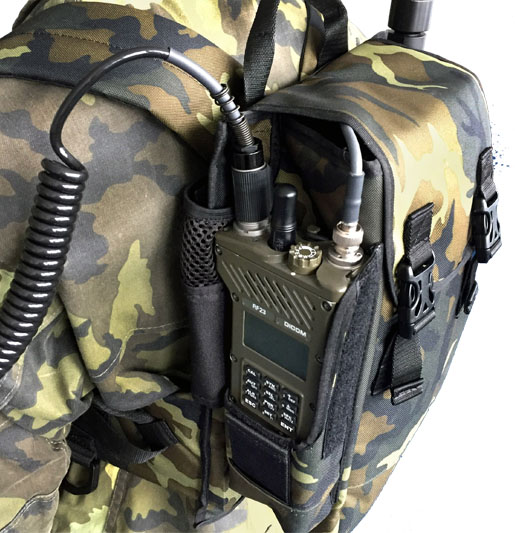

Compared to the handheld radio, the range of the manpack is increased by improving the antenna and antenna counterweight. The counterpoise consists of a conductive chassis with an antenna connector sewn into the bag, which also serves as a mechanical fixture designated for the whip antenna. The bag features main compartment and two side pockets for individual components of the set.
- všechny provozní vlastnosti radiostanice RF23, typicky:
• kmitočtový rozsah 25 MHz až 146 MHz,
• provozy na pevném kmitočtu (FF) nebo v hoppingových sítích (FH),
• zabezpečení provozu blokovou šifrou AES (TRANSEC/COMSEC),
• IP datové přenosy (FF, FH),
• příjem a přenos pozičně lokačních informací
• možnost retranslace
- dosah až 15 km ve středně zvlněném terénu;
- příslušenství je shodné s příslušenstvím RF23;
- snadné doplnění soupravy o další komponenty – náhradní baterie, mikrotelefon, kratší pásková anténa nebo závěsná anténa apod.
- snadná manipulace se soupravou a její ovládání.
Složení soupravy:
• brašna s vodivým šasi a anténním konektorem
• radiostanice RF23
• anténa 2,45 m
• ruční mikrofon s ovládáním
• baterie
• sada propojovacích kabelů
| Kmitočtový rozsah | 25,0000 MHz až 146,000 MHz |
|---|---|
| Druh modulace | FM, AM |
| Výkon vysílače | max. 5 W (1 W AM) |
| Doba provozu (1:1:10) | až 26 hodin |
| Mechanické a klimatické odolnosti, rozměry | |
| Rozsah provozní teploty | -30 °C až +60 °C |
| Odolnost pro ponoření | 1 m |
| Mechanické a klimatické odolnosti | podle MIL-STD-810E |
| EMC | podle MIL-STD-461E |
| Rozměry [š x v x h] | 400 mm x 300 mm x 155 mm |
| Hmotnost | 4 kg |
| Návod k obsluze RF23 | 2300.010.42 |
|---|---|
| Krátký návod k obsluze RF23 | 2300.011.42 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
