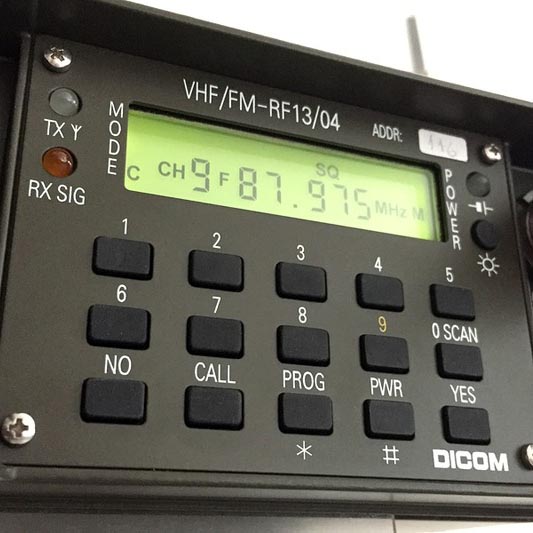

RF13 - Transceiver

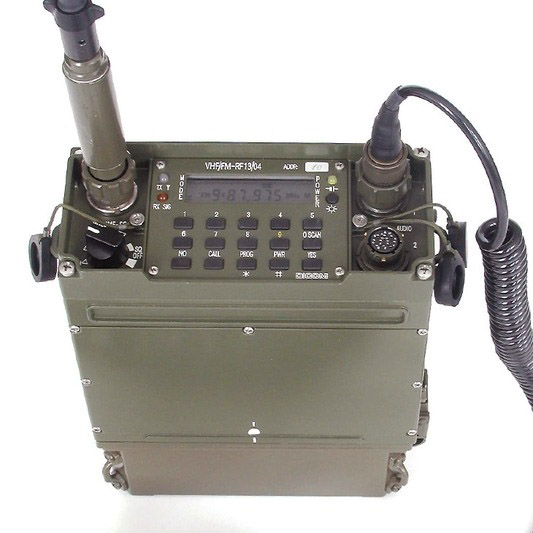

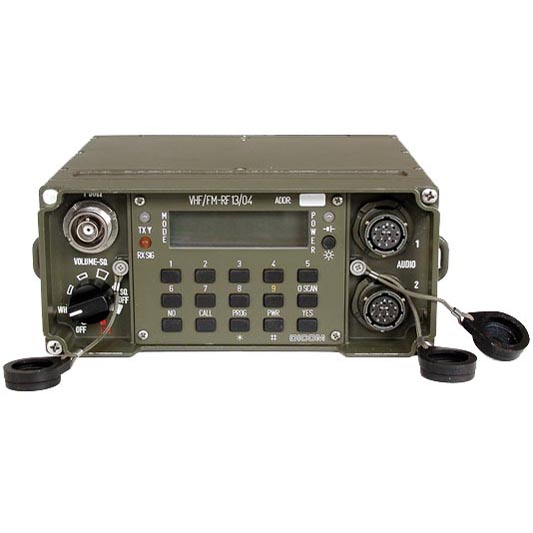

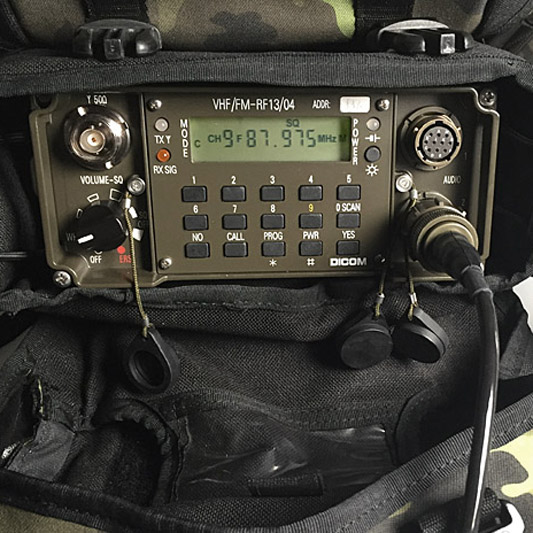

The RF13 transceiver is a portable VHF transceiver, which is used for tactical communication. It is carried and operated by one person. The set includes the transceiver and accessories for common use. These accessories can be carried in a bag together with the transceiver.
Soupravu radiostanice v brašně lze bez poškození přepravovat železnicí, automobily, pásovými vozidly i letadly. Fonický provoz této radiostanice je v uvedeném kmitočtovém pásmu slučitelný s provozem všech dosud používaných VKV radiostanic v AČR i s provozem VKV radiostanic všech ostatních armád.
Poznámka
Další provozní vlastnosti: provoz šeptem - zvýšená citlivost mikrofonu, omezovač šumu vypínatelný, normální nebo podtónový (150 Hz), možnost předvolby 9 kanálů a jejich uložení v paměti, programování pomocí plnicího zařízení nebo vzájemné programování stanic (klonování), možnost prohledávání po 9 přednastavených kanálech (scanning), možnost selektivní volby účastníků, bleskové přenášení 3 místného kódu, tzv. provoz FLASH, v případě nebezpečí okamžitý výmaz paměti, provoz clear override, prosvětlení displeje, provoz maskovanou řečí (u radiostanice 2000.100.02) s individuální volbou čísla kódu maskovače pro každý kanál, vestavěné testování (BITE). Ve vodotěsné skříni radiostanice, zhotovené z odlitku hliníkové slitiny, jsou umístěny desky elektroniky - zdroj, přijímač, syntezátor přijímače, syntezátor vysílače, vysílač, obvody periferie, řízení, nízkofrekvenční a propojovací deska. Radiostanice má lakovaný povrch v odstínu khaki (jiný odstín je třeba dohodnout). Radiostanice je základním stavebnicovým prvkem spojovacích prostředků v kmitočtovém pásmu 30 MHz až 88 MHz, jako jsou mobilní soupravy RF1305, RF1325, RF1350.
| Kmitočtový rozsah | 30,000 MHz až 87,975 MHz |
|---|---|
| Kanálová rozteč | 25 kHz |
| Počet pracovních kanálů | 2 320 |
| Volba kanálů | z klávesnice |
| Druh provozu | simplexní nebo semiduplexní telefonie, kanál pro přenos dat rychlostí do 16 kbit/s |
| Modulace | kmitočtová, max. zdvih 5,6 kHz |
| Výkon vysílače | jmenovitý 5 W, snížený 0,2 W |
| Citlivost přijímače | lepší než 0,5 μV, při 12 dB SINAD |
| Nízkofrekvenční výkon | regulovatelný, min. 200 mW/4 Ω |
| Napájecí napětí | 12 V |
| Mezní napájecí napětí | min. 10 V, max. 15 V |
| Doba provozu z RF13.1 | min. 14 hod. při poměru dob vysílání : příjem : pohotovost = 1 : 1 : 10, jmenovitém výkonu vysílače |
| Provozní teploty | -30 °C až +60 °C |
| Rozměry [š x v x h] | 204,5 mm x 82,5 mm x 174,5 mm |
| Hmotnost | max. 2,5 kg |
| Návod k obsluze | 2000.010.01 |
|---|---|
| Krátký návod k obsluze | 2000.011.01 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
RF13 - Portable transceiver set
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| RF13 | Portable transceiver set | 2000.000.01 | 0061600200018 | 5820160011904 |
RF13.1 - Rechargeable battery pack
Battery pack for portable RF13 VHF transceiver. It contains a compact quick-charge NiCd batteries pack. The box contains an electronic...
AS1301 - Short tape antenna 0.5 m
Short-distance communication between RF20 or RF1301 transceivers. This antenna can also be used with the RF13 transceiver. The antenna proper...
AL13 - Long tape antenna 1.5 m
This is a basic type antenna for RF13 transceiver (VHF). It can be easily used instead of 1.5 m...
RF13.8 - Hang-up antenna
This antenna is used for operation of the RF13 transceiver from trenches, forests or from buildings. The antena consits of...
RF13.2 - Handset with control
RF13.13 - Rechargeable battery pack
Power supply for RF13 portable transceiver. It contains a set of LiIon batteries in serial-parallel connection with protective and diagnostic...
SZ13.2 - Power supply set
Set consists of SZ13.2 power supply and documentation. For basic operation no other components are required. SZ13.2 is...
RN13.1 - Quick battery charger set
NS13 - Standard battery charger set
Set consists of NS13 standard battery charger, mains connection cable and documentation. For basic operation no other components are required...
NU13 - Universal charger set
NK13 - Trickle charger set
AL13.1 - Whip antenna 2 m
The antenna may replace AL13 antenna in the basic configuration of RF13 VHF transceiver set.
PD13 - Long-wire antenna
RF13.3 - Handset
Handset holder
PK1302 - Fill gun set
The set is used for operation data programming of the RF13 (including RF1301) and RF20 transceivers. The set consists of...
RF headsets
The RF product line headsets are designed for RF20 and RF13 radio system transceivers.
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| RF13.1 | Rechargeable battery pack | 7000.100.01 | 0063821000703 | 6130160020367 |
| AS1301 | Short tape antenna 0.5 m | 2038.100.01 | 0064681101058 | 5985160025492 |
| AL13 | Long tape antenna 1.5 m | 2039.100.01 | 0064685905834 | 5985160033179 |
| RF13.8 | Hang-up antenna | 2036.100.11 | 0064681101065 | 5985160024749 |
| RF13.2 | Handset with control | 2022.100.01 | 0064333000661 | 5965160034636 |
| Manpack bag | 2000.116.01 | 0064725000806 | 5820160034146 | |
| Light fabric cover | 2000.118.01 | 0064722003213 | 5820160034145 | |
| Carrying straps | 2000.117.01 | 0064701000990 | 5820160034144 | |
| Extension cable | 6000001104 | 0064301010948 | 5995160034140 | |
| Spare parts set | 2000.110.03 | 0064751000755 | 5820160021957 | |
| RF13.13 | Rechargeable battery pack | 7000.100.22 | ||
| SZ13.2 | Power supply set | 7026.000.01 | 0299012010785 | 6130160037708 |
| RN13.1 | Quick battery charger set | 7001.000.11 | 0299012009776 | 6130160034833 |
| NS13 | Standard battery charger set | 7003.000.01 | 0299012010792 | 6130160037709 |
| NU13 | Universal charger set | 7024.000.01 | ||
| NK13 | Trickle charger set | 7002.000.01 | 0068600200031 | 6130160022128 |
| AL13.1 | Whip antenna 2 m | 2039.100.02 | ||
| PD13 | Long-wire antenna | 2036.100.10 | 0064681101577 | 5985160038730 |
| RF13.3 | Handset | 2022.100.51 | 0064333000731 | 5965160034142 |
| Handset holder | 2026.700.01 | 0064662900760 | 5965160034225 | |
| PK1302 | Fill gun set | 2320.000.20 | 0067100047544 | 5820160049721 |
| Cloning cable | 1050.618.01 | 0064301010917 | 5995160039621 | |
| RF headsets |
