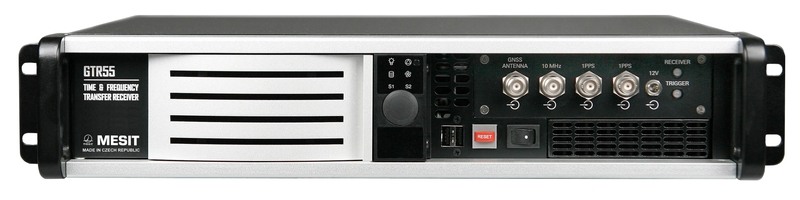

GTR55 - Time and frequency transfer GNSS receiver
The GTR55 is a multisystem/multifrequency GNSS (Global Navigation Satellite System) receiver intended for time and frequency transfer. The receiver supports both code and carrier phase measurements. Thanks to large receiver bandwidth and advanced signal processing, even the code measurements provide sub-nanosecond accuracy. The built-in calibrator measures continuously the internal delays of all supported signals ensuring high long-term stability. The receiver can be directly connected to a local net or internet which allows remote control and output data download and upload.
Činnost přijímače
Přijímač pracuje zcela automaticky. Po počáteční konfiguraci nepřetržitě měří a ukládá změřená data. Na základě změřených dat je pak možné generovat výstupní soubory v několika standardních i proprietárních formátech. Zpracování dat lze spouštět manuálně nebo plánovačem, který zajišťuje pravidelné zpracování výsledků měření (denně, týdně, ...). Výstupní datové soubory mohou být staženy z přijímače, automaticky odeslány na určený server, nebo automaticky uloženy na externí disk. Po dokončení zpracování dat odešle přijímač krátkou zprávu na určenou e-mailovou adresu. Změřená data mohou být vztažena buď ke vstupní nebo k výstupní časové značce 1PPS.
Dálkové ovládání
Přijímač lze řídit z jakéhokoli počítače prostřednictvím sítě. Uživatelské rozhranní má podobu webové stránky, kterou lze otevřít ve webovém prohlížeči. Umožňuje ovládání přijímače, sledování jeho činnosti a stahování změřených dat. Přístup k přijímači vyžaduje autorizaci.
Diagnostický systém
Přijímač je vybaven diagnostickým systémem, který indikuje několik desítek provozních událostí a stavů. Diagnostické zprávy lze zapisovat do logu, zobrazovat v uživatelském rozhranní a odesílat na určenou e-mailovou adresu.
Monitoring s grafickým zobrazením
Historie řady provozních parametrů (časová diference, teplota, elevace a azimut družic, ...) se zobrazuje v grafech, které jsou součástí uživatelského rozhranní.
| VSTUP ČASOVÉ REFERENCE | |
|---|---|
| Vstupní signál | 1PPS (náběžná hrana) |
| Typ konektoru | BNC-f |
| Vstupní impedance | 50 Ω |
| Spouštěcí úroveň | 0 V-2,5 V nastavitelná |
| Maximální napětí | 5,5 V/50 Ω |
| Minimální napětí | -0,1 V/50 Ω |
| Časová značka 1PPS musí být koherentní se signálem frekvenční reference na vstupu 10 MHz a musí být v rozsahu UTC ± 2 ms. | |
| VÝSTUP ČASOVÉ REFERENCE | |
| Výstupní signál | 1PPS (náběžná hrana) |
| Typ konektoru | BNC-f |
| Nízká úroveň | 0 V-0,05 V/50 Ω |
| Vysoká úroveň | 1,8 V-2,5 V/50 Ω |
| VSTUP FREKVENČNÍ REFERENCE | |
| Vstupní signál | 10 MHz |
| Typ konektoru | TNC-f |
| Vstupní impedance | 50 Ω |
| Maximální úroveň | 3 Vpp/50 Ω |
| Minimální úroveň | 0,5 Vpp/50 Ω |
| PŘESNOST | |
| Kódové měření | < 0,3 ns RMS (CGGTTS, porovnání na malou vzdálenost) |
| Měření fáze nosné | < 15 ps RMS (porovnání na malou vzdálenost) |
| Ionosférické zpoždění | < 2 ns RMS (CGGTTS) |
| FORMÁTY VÝSTUPNÍCH DAT | |
| CGGTTS | all tracks/all satellites, verze 2E, data L3P včetně MSIO |
| RINEX | observation/navigation, verze 2.11, 3.01, 3.05 a 4.00 |
| ESA | proprietární formát podobný CGGTTS/L3P s 5minutovým záznamem |
| BETA | proprietární formát podobný CGGTTS s 5minutovým záznamem |
| RAW | proprietární formát, všechny signály, kódová i fázová měření |
| 1PPS_DIF | proprietární formát, diference REF_IN - REF_OUT |
| EL_MASK | analýza CNR a překážek |
| STAT | statistika změřených dat |
| Změřená data mohou být vztažena ke vstupní 1PPS a/nebo k výstupní 1PPS. | |
| PŘIJÍMAČ GNSS | |
| Podporované signály | |
| GPS: L1 C/A, L1P, L2C, L2P, L5, L1C | |
| GLONASS: L1OF, L1SF, L2OF, L2SF, L3OC | |
| GALILEO: E1, E5a, E5b, E5 AltBOC, E6 | |
| BeiDou: B1i, B2i, B3i, B1C, B2a, B2b, B2 ABOC | |
| SBAS: L1, L5 | |
| NAVIC: L5, S (volitelné) | |
| QZSS: L1 C/A, L1S, L1C, L2C, L5, L6 | |
| Typ měření | kódová i fázová měření vztažená k vstupní nebo výstupní 1PPS |
| Typ konektoru | TNC-f |
| Počet družic | všechny viditelné |
| Počet HW kanálů | 874 |
| Vestavěný kalibrátor nepřetržitě měří interní zpoždění všech signálů včetně mezikanálových rozdílů zpoždění signálů GLONASS, čímž je zajištěna nízká teplotní závislost a velmi dobrá dlouhodobá stabilita. | |
| Rozměry | standardní skříň 19“/2U |
| Napájecí napětí | 100 V-240 V AC/50 Hz-60 Hz |
| Rozsah pracovních teplot | 0 ºC až +50 ºC |
| ANTÉNA | |
| Napájení antény | 5 V/max. 120 mA (plus na vnitřním kontaktu) |
| Doporučená anténa | Novatel GNSS-850 (všechny signály kromě NAVIC-S) |
| Javad GrAnt-G5T-Lb-i (všechny signály včetně NAVIC-S) | |
| Volitelné napájení zesilovače | 12 V/max. 90 mA |
| Návod k obsluze GTR55 | 2065.010.32 |
|---|
