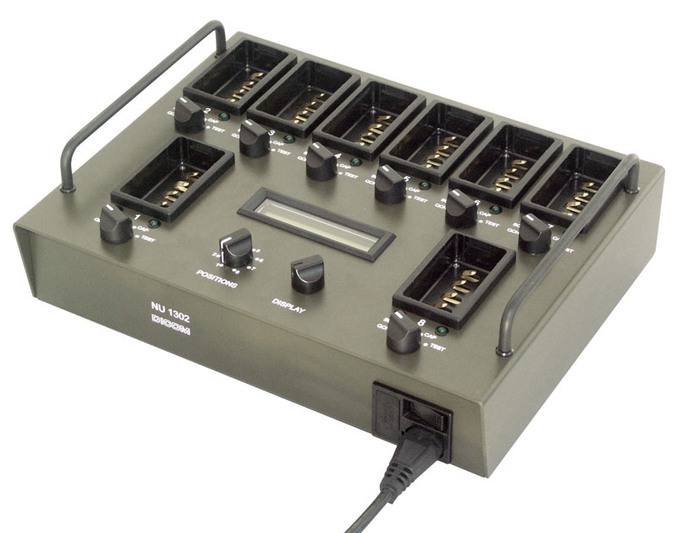

NU1302 - Universal charger
The charger is designed to charge and discharge up to eight BP1301 (NiCd), LP1302 (LiIon) and LP20 (LiIon) battery packs.
PN (RN): 7027.100.01
NSN: 6130160048119
| Napájecí napětí | síťové (100 až 240) V |
|---|---|
| Odběr proudu ze sítě | max. 2,0 A |
| Odběr proudu naprázdno | max. 0,2 A |
| Jištění | tavné pojistky T 3,15 A |
| Počet připojitelných zdrojových skříní | 1 až 8 |
| Standardní nabíjení BP1301 | |
| Vybíjecí proud | 0,28 A |
| Nabíjecí proud | 0,14 A |
| Rozsah teplot zdrojových skříní pro standardní nabíjení | 0 °C až +43 °C |
| Standardní nabíjení je ukončeno | při dosažení času 15 hodin |
| Rychlonabíjení BP1301 | |
| Nabíjecí proud | 0,14 A až 1,4 A |
| Rozsah teplot zdrojových skříní pro rychlonabíjení | +10 °C až +43 °C |
| Ukončení rychlonabíjení | po uplynutí času 78 minut, svorkové napětí článků začne klesat při zvýšení teploty skříně nad +43 °C |
| Nabíjení zdrojové skříně LP1302, LP20 | |
| Nabíjecí proud | max. 1,6 A |
| Rozsah teplot zdrojových skříní pro spuštění nabíjení | 0 °C až +43 °C |
| Doba nabíjení | 5 hodin |
| Ukončení nabíjení | uplynutím 5 hodin při poklesu nabíjecího proudu pod 100 mA |
| Krytí | IP 30 |
| Třída elektrického spotřebiče | I |
| Rozsah pracovních teplot nabíječe | -20 °C až +50 °C |
| Rozměry [š x v x h] | 330 mm x 120 mm x 265 mm |
| Hmotnost | 4 kg |
| Návod k obsluze NU1302 | 7027.010.01 |
|---|---|
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
NU1302 - Universal charger set
PN (RN): 7027.000.02
Set consists of NU1302 universal charger and accessories. The charger is designed to charge and discharge up to eight BP1301...
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| NU1302 | Universal charger set | 7027.000.02 |
LP20 - Battery pack
PN (RN): 7029.100.11, 7029.100.13
Power supply for RF20 radio system transceivers. The battery pack consists of serial-parallel set of six LiIon cells with a protective diagnostic circuit. The diagnostic circuit is equipped with a battery charging status display.
- nominal capacity 6.7 Ah
LP1302 - Battery pack
PN (RN): 7029.100.02
Power supply for RF20 radio system transceivers. The battery pack consists of serial-parallel set of four LiIon cells with protective diagnostic circuits, and a capacity display.
- nominal capacity 3.6 Ah
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| LP20 | Battery pack | 7029.100.11, 7029.100.13 | ||
| LP1302 | Battery pack | 7029.100.02 |
