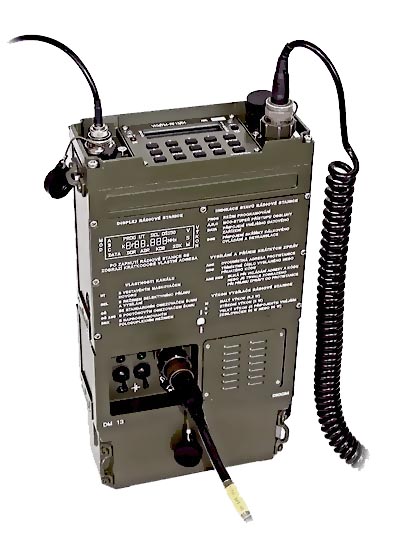

RF1305 - Mobile set for patrol vehicles
Set consists of #RF13.02# transceiver, DM13 mobile extension and accessories. The set is intended for quick installment in vehicles, particularly in cars. It provides all operating features of the #RF13.02# portable transceiver. The mobile accessory enables power supply from 27 V or 12 V on-board mains, charging of the battery pack and loud monitoring of the received signal. When installed in other types of vehicles, it is necessary to use a frame with the DM13 accessory. The set may be run outside the vehicle as well, with power supply coming from a rechargeable battery pack. For more details on RF13 transceiver, DM13 mobile extension and other set components see relevant pages of this website.
Provozní vlastnosti
• zapnutí trvalého prosvětlení displeje radiostanice RF13 při napájení DM13 z palubní sítě
• napájení radiostanice RF13 z DM13 s možností hlasitého příposlechu přijímaného signálu z radiostanice RF13
• signalizace připojení na palubní síť, signalizace zapnutí hlasitého příposlechu
• nabíjení zdrojové skříně RF13.1 a signalizace přechodu do konzervačního nabíjení
• automatické odpojení hlasitého příposlechu při vypnutí radiostanice RF13
• použití radiostanice jako výnosné včetně doplňku DM13
| Kmitočtový rozsah | 30,000 MHz až 87,975 MHz |
|---|---|
| Vstupní impedance | 50 Ω |
| Výstupní impedance | 50 Ω |
| Kanálová rozteč | 25 kHz |
| Počet pracovních kanálů | 2320 |
| Druh provozu | simplexní nebo semiduplexní telefonie nebo přenos dat rychlostí až 16 kbit/s |
| Volba kanálů | z klávesnice radiostanice nebo mikrotelefonu |
| Utajení hovoru | přes vnitřní maskovač hovoru nebo vnitřní utajovač EU13.1 |
| Modulace | kmitočtová, max. zdvih 5,6 kHz |
| Výstupní vf výkon soupravy nastavitelný ve dvou stupních: | |
| • snížený | 0,2 W |
| • jmenovitý | 5 W |
| Citlivost přijímače | 0,5 μV při 12 dB SINAD |
| Pásmo efektivně přenášených kmitočtů | úzkopásmové audio F3 300 Hz až 3400 Hz, širokopásmové audio 150 Hz až 9000 Hz |
| Úroveň modulačního signálu pro zdvih 4 kHz | v provozu F3 100 mV, v provozu data 400 mV |
| Výstupní výkon nf zesilovače | 1 W na reproduktoru s impedancí 6 Ω |
| Kmitočtový rozsah nf zesilovače | 300 Hz až 3000 Hz v pásmu 6 dB |
| Napájecí napětí | 10 V až 33 V |
| Maximální odebíraný proud | max. 4,5 A při nap. napětí 12 V, max. 2,0 A při nap. napětí 27 V |
| Nabíjecí proud | 400 mA ± 50 mA |
| Konzervační proud | 30 mA ± 15 mA |
| Rozsah pracovních teplot | -30 °C až +60 °C |
| Hmotnost soupravy | max. 11 kg |
| Návod k obsluze RF13 | 2000.010.01 |
|---|---|
| Krátký návod k obsluze RF13 | 2000.011.01 |
| Návod k obsluze DM13 | 7005.010.01 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
Frame
The frame is used for spring-mounted installation with four M8 screws into a vehicle. The frame is used for the...
RF13 - Transceiver
Radiostanice RF13 s vestavěným maskovačem řeči je přenosná VKV radiostanice, určená pro spojení na taktickém stupni velení.
RF13.1 - Rechargeable battery pack
Battery pack for portable RF13 VHF transceiver. It contains a compact quick-charge NiCd batteries pack. The box contains an electronic...
DM13 - Mobile extension
The unit is used in the 5 W power output RF1305 mobile set. It is placed between the #RF13.02...
RF13.2 - Handset with control
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| Frame | 7013.100.01 | 0064742301391 | 5975160034640 | |
| RF13 | Transceiver | 2000.100.02 | 0061600202216 | 5820160015663 |
| RF13.1 | Rechargeable battery pack | 7000.100.01 | 0063821000703 | 6130160020367 |
| DM13 | Mobile extension | 7005.100.01 | 0064241003972 | 6130160041879 |
| RF13.2 | Handset with control | 2022.100.01 | 0064333000661 | 5965160034636 |
| Power supply cable | 1050.101.01 | 0064301010513 | 5995160034135 |
1.88 m VHF vehicle antenna
It is intended for fixed mounting on the metal bodywork of the vehicle. A characteristic feature of the antenna is...
2.6 m VHF vehicle antenna
The antenna is designed for fixed installation on all types of wheeled and tracked vehicles. It has omnidirectional radiation pattern...
RF13.3 - Handset
Handset holder
PK1302 - Fill gun set
The set is used for operation data programming of the RF13 (including RF1301) and RF20 transceivers. The set consists of...
RF headsets
The RF product line headsets are designed for RF20 and RF13 radio system transceivers.
AS1301 - Short tape antenna 0.5 m
Short-distance communication between RF20 or RF1301 transceivers. This antenna can also be used with the RF13 transceiver. The antenna proper...
AL13 - Long tape antenna 1.5 m
This is a basic type antenna for RF13 transceiver (VHF). It can be easily used instead of 1.5 m...
RF13.8 - Hang-up antenna
This antenna is used for operation of the RF13 transceiver from trenches, forests or from buildings. The antena consits of...
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| 1.88 m VHF vehicle antenna | 2036.100.40 | |||
| 2.6 m VHF vehicle antenna | 2036.100.23, 2036.100.24 | |||
| RF13.3 | Handset | 2022.100.51 | 0064333000731 | 5965160034142 |
| Handset holder | 2026.700.01 | 0064662900760 | 5965160034225 | |
| PK1302 | Fill gun set | 2320.000.20 | 0067100047544 | 5820160049721 |
| Light fabric cover | 2000.118.01 | 0064722003213 | 5820160034145 | |
| Antenna cable (3 m) | 2011.904.01 | 0064301010443 | 5995160034134 | |
| Antenna cable (10 m) | 2011.904.02 | 0064301010924 | 5995160020406 | |
| RF headsets | ||||
| AS1301 | Short tape antenna 0.5 m | 2038.100.01 | 0064681101058 | 5985160025492 |
| AL13 | Long tape antenna 1.5 m | 2039.100.01 | 0064685905834 | 5985160033179 |
| RF13.8 | Hang-up antenna | 2036.100.11 | 0064681101065 | 5985160024749 |
| Extension cable | 6000001104 | 0064301010948 | 5995160034140 | |
| Manpack bag | 2000.116.01 | 0064725000806 | 5820160034146 | |
| Carrying straps | 2000.117.01 | 0064701000990 | 5820160034144 | |
| Spare parts set | 2000.110.03 | 0064751000755 | 5820160021957 |
