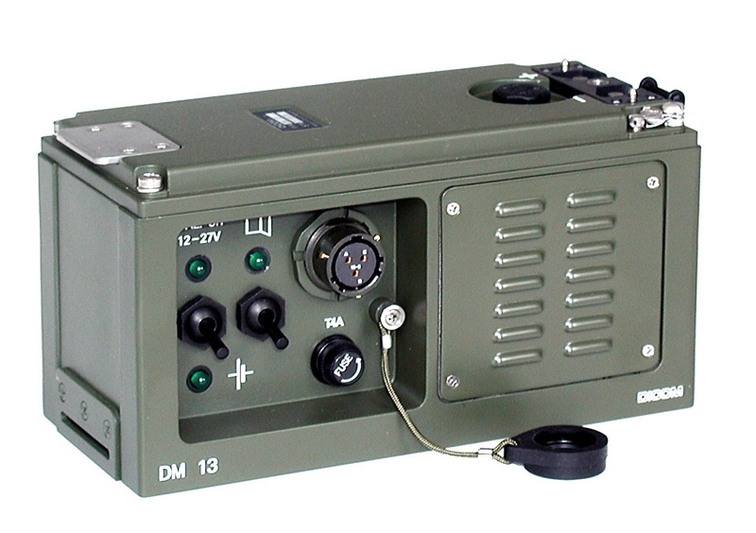

DM13 - Mobile extension
The unit is used in the 5 W power output RF1305 mobile set. It is placed between the RF13 transceiver and the battery pack. It is connected to the on-board mains with a power supply cable (1050.101.01). The accessory can be used as an independent transceiver power supply from the vehicle and as a charger of the battery pack. After the battery pack is fully charged, automatic switching is secured to trickle charging. When disconnected, the set can be used as portable, supplied from a battery pack. The accessory features a loudspeaker for loud monitoring of received messages.
| Napájecí napětí | |
|---|---|
| • z palubní sítě vozidla 12 V, 27 V | |
| • ze zdrojové skříně RF13.1 (7000.100.01) | |
| Mezní napájecí napětí | 10 V až 33 V stejnosměrných |
| Výstupní napětí | 11,9 V až 15 V/2 A pro napájení radiostanice |
| Výstupní výkon nf zesilovače | 1 W/6 Ω |
| Nabíjecí proud | konst. proud 0,4 A, pro nabíjení zdrojových skříní RF13.1, automatický přechod na konzervační nabíjení při vnitřní teplotě zdrojové skříně 43 °C |
| Konzervační proud | 30 mA |
| Rozsah prac. teplot | -30 °C až +60 °C |
| Rozměry [š x v x h] | 197 mm x 96 mm x 81 mm |
| Hmotnost | 1,5 kg |
| Návod k obsluze DM13 | 7005.010.01 |
|---|---|
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
DM13 - Mobile extension set
Set consists of DM13 mobile extension and accessories. The unit is used in the 5 W power output RF1305 mobile...
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| DM13 | Mobile extension set | 7005.000.12 | 0299012008184 | 6130160028066 |
