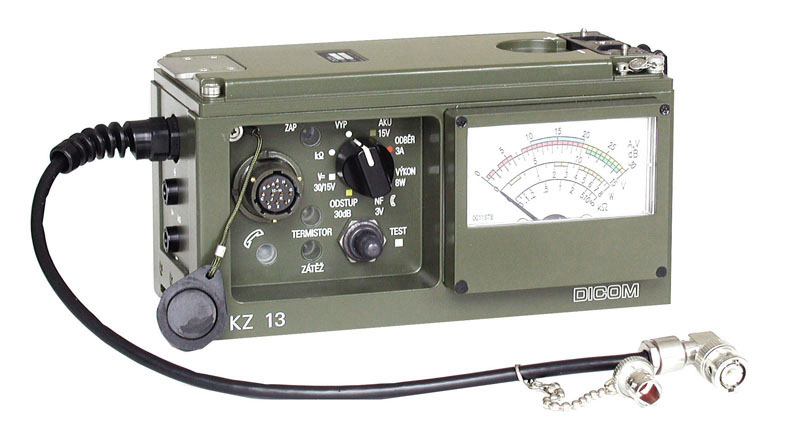

KZ13 - Testing device
The KZ13 testing device is used for quick checking of basic functional parameters of RF13 transceivers (current consumption, transmitter power, receiver output voltage, receiver sensitivity), their acoustic sets (cable compactness, functionality of earphones, microphone, buttons and display), battery packs (load or no-load voltage, thermistor resistance) and for checking of RF amplifier power in the RF1325 and RF1350 sets with attenuator. The device can also be used as voltmeter (15 V and 30 V) or simple ohmmeter — short-circuit meter.
PN (RN): 2001.100.02
KCM: 0064241004317
NSN: 6625160041633
| Jmenovité napájecí napětí | 12 V |
|---|---|
| Mezní napájecí napětí | 10 V až 15 V |
| Proudový odběr | max. 60 mA |
| Vstupní/výstupní impedance při vf měřeních | 50 Ω |
| Kmitočty měřicích signálů pro kontrolu citlivosti přijímače | (35, 45, 55, 65, 75, 85) MHz |
| Výstupní úroveň měřicích signálů pro kontrolu citlivosti přijímače na zátěži 50 Ω | (0,7 ± 0,2) μV |
| Rozsah měření proudového odběru radiostanice | 3 A |
| Rozsah měření vf výkonu v kmitočtovém pásmu (30 až 88) MHz | |
| - základní rozsah | 8 W |
| - rozšířený rozsah s útlumovým členem UC13 (2029.100.01) | 80 W |
| Rozsah měření nf napětí | 3 V |
| Rozsah měření potlačení šumu na výstupu přijímače při příjmu vf měřicího signálu a při vstupní nf úrovni šumu bez tohoto signálu v rozmezí (1 až 2) V | 30 dB |
| Rozsah měření napětí zdrojové skříně | 15 V |
| Zatěžovací proud zdrojové skříně | 4 A |
| Rozsah správného vyhodnocení odporu termistoru zdrojové skříně | (1,3 až 91) kΩ |
| Měření externího stejnosměrného napětí ve dvou rozsazích | 15 V a 30 V |
| Vnitřní odpor externího voltmetru | 30 kΩ na rozsahu 30 V |
| 15 kΩ na rozsahu 15 V | |
| Rozsah indikace při měření odporu | 0 Ω až ∞ |
| Indikace neporušenosti kabelu akustické soupravy | |
| - test vyhovující | světlo zelené barvy |
| - test nevyhovující | světlo červené barvy |
| Výstupní úroveň a kmitočet signálu buzení sluchátka akustické soupravy | |
| - úroveň | min. 1 V na zátěži 30 Ω |
| - kmitočet | (1000 ± 200) Hz |
| Výstupní úroveň odečtená na měřidle kontrolního zařízení při vstupním harmonickém signálu s úrovní 100 mV o kmitočtu 1 000 Hz přivedeném na mikrofonní vstup kontrolního zařízení | (1,3 ± 0,3) V |
| Rozsah pracovních teplot | -30 °C až + 60 °C |
| Rozměry KZ13 | 200 mm x 96 mm x 93 mm |
| Rozměry UC13 | 193 mm x 55 mm x 81 mm |
| Hmotnost KZ13 | 1,5 kg |
| Hmotnost UC13 | 1,0 kg |
| Návod k obsluze KZ13 | 2001.010.01 |
|---|---|
| Krátký návod k obsluze KZ13 | 2001.011.01 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
KZ13 - Testing device set
PN (RN): 2001.000.02
KČM: 0064241004696
NSN: 6625160041635
Set consists of KZ13 testing device and accessories. The KZ13 is used for quick checking of basic functional parameters of...
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| KZ13 | Testing device set | 2001.000.02 | 0064241004696 | 6625160041635 |
