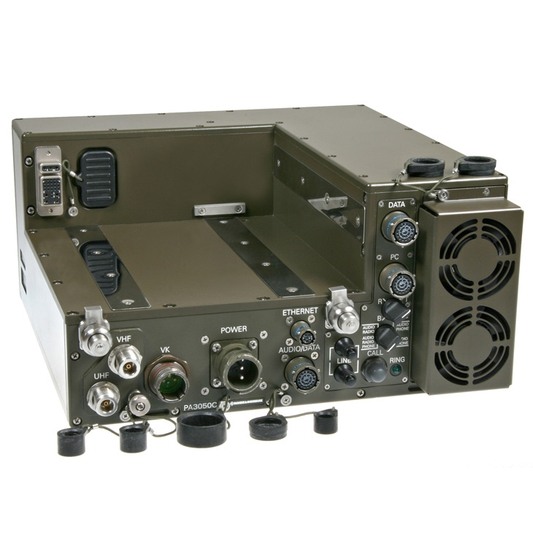

PA3050C - 50 W VKV/UKV kompaktní zesilovač
Zesilovač je určen pro integraci s radiostanicí MR3000H v jeden celek. Výraznou předností tohoto systému je jeho kompaktní provedení s důrazem na minimální vnější rozměry, vysokou mechanickou odolnost a možnost jednoduché zástavby do mobilních prostředků. Slouží k zesílení vysílaného výkonu v pásmu VKV/UKV až na úroveň 50 W. Při příjmu zajišťuje průchod signálu k přijímači.
PN (RN): 2165.100.1xx
KCM: 0067100069959
NSN: 5996160058115
TABULKA VARIANT 50 W VKV/UKV KOMPAKTNÍHO ZESILOVAČE PA3050C
| Typové číslo | Co-site filtr | Modem MIL-STD-188-220C | Připojení pro polní telefon a rozšíření AUDIO/DATA |
| 2165.100.100 | - | - | - |
| 2165.100.103 | - | - | ano |
| 2165.100.104 | - | ano | - |
| 2165.100.107 | - | ano | ano |
| 2165.100.110 | ano | - | - |
| 2165.100.113 | ano | - | ano |
| 2165.100.114 | ano | ano | - |
| 2165.100.117 | ano | ano | ano |
| Kmitočtový rozsah | 30 MHz až 512 MHz |
|---|---|
| Maximální výstupní výkon (CW, PEP) | 50 W |
| Rozsah výkonu | 1 W až 50 W |
| Potlačení harmonických kmitočtů na 50 Ω | |
| • pro rozsah 30 MHz až 48 MHz | > 60 dBc |
| • pro ostatní frekvence | > 67 dBc |
| Potlačení rušivých signálů na 50 Ω, 50 W a Δf > 30 kHz | > 80 dBc |
| Potlačení intermodulace na 50 Ω, 50 W PEP | |
| • pro rozsah 30 MHz až 322 MHz | > 30 dBc |
| • pro rozsah 322 MHz až 512 MHz | > 26 dBc |
| Jmenovité napájecí napět | 24 V DC |
| Rozsah napájecího napětí | 10 V až 33 V DC |
| Odolnost proti přepětí a přepólování | dle MIL-STD-1275B |
| Odběr proudu (včetně radiostanice) při 24 V | max. 22 A |
| Rozsah pracovních teplot | -40 °C až +70 °C |
| Rozměry [š x v x h] | 302 mm x 154 mm x 317 mm |
| Hmotnost | max. 14,9 kg |
