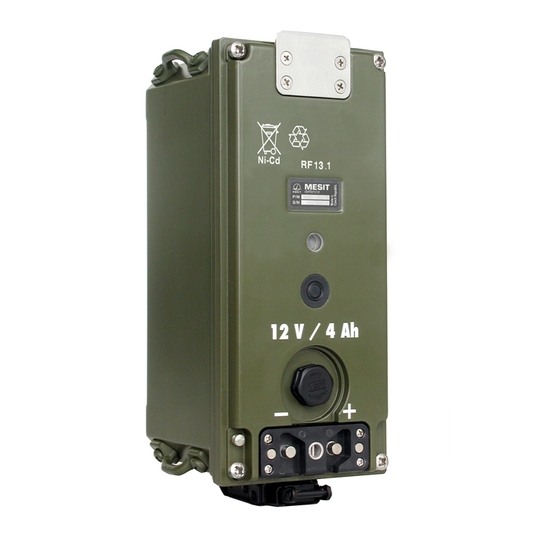

RF13.1 - Zdrojová skříň
Napájení přenosné radiostanice RF13. Obsahuje kompaktní sadu rychlonabíjecích NiCd akumulátorů. Ve skříni je vestavěn kontrolní elektronický obvod stavu baterie. Test je vybavován tlačítkem a výsledek (stav baterie) je indikován. Skříň se mechanicky spojuje s napájeným přístrojem jedním rychloupínačem, přičemž se realizuje elektrické propojení pomocí robustních odpružených kontaktů. Skříň je vyrobena z odlitku ze slitiny Al. Konstrukce skříně je vodotěsná.
Jmenovité napětí | 12 V |
---|---|
Kapacita (C) | 4 Ah |
Standardní nabíjení | (14 až 16) hod., proud 0,4 A |
Doba rychlonabíjení | 1 hod. (z rychlonabíječů RN13.1 a NU13) |
Životnost | min. 500 cyklů |
Rozsah pracovních teplot | -30 °C až +60 °C |
Rozsah nabíjecích teplot | |
• rychlonabíjení (RN13.1, RM13) | +10 °C až +40 °C. |
• standardní nabíjení (NS13, NM13, DM13) | 0 °C až +40 °C. |
• konzervační nabíjení (NK13) | -20 °C až +50 °C |
Rozměry [š x v x h] | 196 mm x 80 mm x 84 mm |
Hmotnost | max. 2,5 kg |
Návod k obsluze RF13.1 | 7000.010.01 |
---|---|
Záznamník | 6000002011 |
Technický list | 6000002021 |
RF13.1 - Zdrojová skříň (kompletace)
Kompletace se skládá ze zdrojové skříně RF13.1 a průvodní dokumentace. Pro zajištění standardního provozu nejsou vyžadovány další komponenty. Zdrojová...
Typové označení | Název | PN (RN) | KČM | NSN |
---|---|---|---|---|
RF13.1 | Zdrojová skříň (kompletace) | 7000.000.02 |
RM13 - Souprava rychlonabíječe mobilního
Soupravu tvoří rychlonabíječ mobilní RM13 a další příslušenství pro zajištění spolehlivého provozu. Rychlonabíječ slouží pro rychlé nabití zdrojové skříně RF13...
NM13 - Nabíječ mobilní (kompletace)
Kompletace se skládá z nabíječe mobilního NM13 a průvodní dokumentace. Pro zajištění standardního provozu nejsou vyžadovány další komponenty. Nabíječ je...
DM13 - Souprava doplňku mobilního
RN13.1 - Rychlonabíječ (kompletace)
NS13 - Souprava nabíječe standardního
Kompletace se skládá z nabíječe standardního NS13 a průvodní dokumentace. Pro zajištění standardního provozu nejsou vyžadovány další komponenty. Nabíječ slouží...
NU13 - Souprava nabíječe univerzálního
NK13 - Souprava nabíječe konzervačního
Typové označení | Název | PN (RN) | KČM | NSN |
---|---|---|---|---|
RM13 | Souprava rychlonabíječe mobilního | 7014.000.02 | 0299012000414 | 6130160018774 |
NM13 | Nabíječ mobilní (kompletace) | 7004.000.02 | 0299012006917 | 6130160022119 |
DM13 | Souprava doplňku mobilního | 7005.000.11 | 0299012008184 | 6130160028066 |
RN13.1 | Rychlonabíječ (kompletace) | 7001.000.11 | 0299012009776 | 6130160034833 |
NS13 | Souprava nabíječe standardního | 7003.000.01 | 0299012010792 | 6130160037709 |
NU13 | Souprava nabíječe univerzálního | 7024.000.01 | ||
NK13 | Souprava nabíječe konzervačního | 7002.000.01 | 0068600200031 | 6130160022128 |
