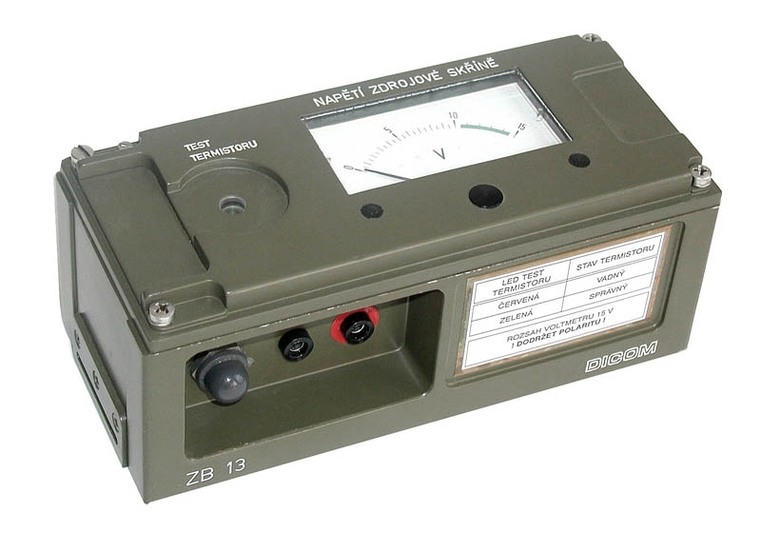

ZB13 - Tester zdrojových skříní
K rychlé kontrole zdrojové skříně RF13.1. Snadno se nasunuje na zkoušenou zdrojovou skříň a lehkým zatlačením v pravé části ZB13 je připojen k měření. Signalizuje stav termistoru zdrojové skříně a napětí baterie zdrojové skříně naprázdno. Po zmáčknutí tlačítka TEST je měřeno napětí baterie zdrojové skříně při zatížení. Tester je použitelný i jako voltmetr s rozsahem 15 V.
PN (RN): 7009.100.01
KČM: 0064241004362
NSN: 6625160043817
| Přesnost měřeného napětí | ± 0,25 V |
|---|---|
| Rozsah napětí zdrojové skříně RF13.1 | |
| - vyznačeno zeleným polem | dolní mez 10,5 V, horní mez 14,5 V |
| Zatěžovací proud zdrojové skříně RF13.1 | 4 A ± 0,4 A |
| Přípustná doba sepnutí tlačítka TEST | max. 60 s |
| Odpor kontrolovaného termistoru | správná hodnota > 1 430 Ω a < 81 900 Ω, chybná hodnota > 100 100 Ω a < 1 170 Ω |
| Rozsah měřeného napětí voltmetru | 0 V až 15 V |
| Rozměry [š x v x h] | 185 mm x 77 mm x 82 mm |
| Hmotnost | max. 1,0 kg |
| Návod k obsluze ZB13 | 7009.010.01 |
|---|---|
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
ZB13 - Souprava testeru zdrojových skříní
PN (RN): 7009.000.01
KČM: 0064241004689
NSN: 6625160043818
Soupravu tvoří tester zdrojových skříňí ZB13 a další příslušenství pro zajištění spolehlivého provozu. Tester slouží k rychlé kontrole zdrojové skříně...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| ZB13 | Souprava testeru zdrojových skříní | 7009.000.01 | 0064241004689 | 6625160043818 |
