RF20 - Souprava ruční EPM radiostanice s prvky pro modulární nosný systém (MNS)
Soupravu tvoří radiostanice RF20 a další příslušenství pro zajištění spolehlivého provozu.
Ruční vícepásmová EPM radiostanice RF20 se zvýšenou odolností proti radioelektronickému boji je určena pro spojení na taktickém stupni velení u všech druhů vojsk. Provoz stanice je ve všech pásmech a provozních módech plně kompatibilní s mobilní stanicí RF2050. Na pevných kmitočtech, podle typu zvoleného pásma, umožňuje stanice vést komunikaci s radiostanicemi rádiového systému R150 pracujícími v KV pásmu s kmitočtovou modulací, VKV stanicemi systému RF13 a leteckými stanicemi v prvním leteckém pásmu. Provoz se skokovou změnou kmitočtu (pásmo 30,000 MHz až 87,975 MHz) je kompatibilní s provozy radiostanic systému R150M (SECOM-P), RF1302E, RF13250, RF2050 a RF2350 na simplexním kanále.
Podrobné informace o ruční EPM radiostanici RF20, všech dalších komponentech soupravy a rozšiřujícím příslušenství jsou uvedeny na stránkách jednotlivých zařízení.
| Návod k obsluze RF20 | 2300.010.02 |
|---|---|
| Krátký návod k obsluze RF20 | 2300.011.02 |
| Technický list | 6000002021 |
| Záznamník | 6000002011 |
RF20 - Ruční EPM radiostanice
Ruční vícepásmová EPM radiostanice RF20 se zvýšenou odolností proti radioelektronickému boji je určena pro spojení na taktickém stupni velení u všech druhů vojsk.
- rozsah vlastností typický pro ruční radiostanice systému RF20
LP1302 - Zdrojová skříň
Napájení radiostanic rádiového systému RF20. Zdrojovou skříň tvoří sérioparalelní sestava čtyř LiIon článků s ochrannými a diagnostickými obvody a displejem zobrazujícím stav nabití akumulátorů.
- kapacita 3,6 Ah
AS1301 - Anténa pásková 0,5 m
Pro komunikaci mezi radiostanicemi RF1302E, RF1302 nebo RF1301 na krátké vzdálenosti. Tuto anténu je možné také použít pro radiostanici RF13...
AL1301 - Anténa pásková 1,1 m
Pro komunikaci mezi radiostanicemi RF1302E, RF1302 nebo RF1301. Tuto anténu je možné také použít pro radiostanici RF13. Vlastní anténa je...

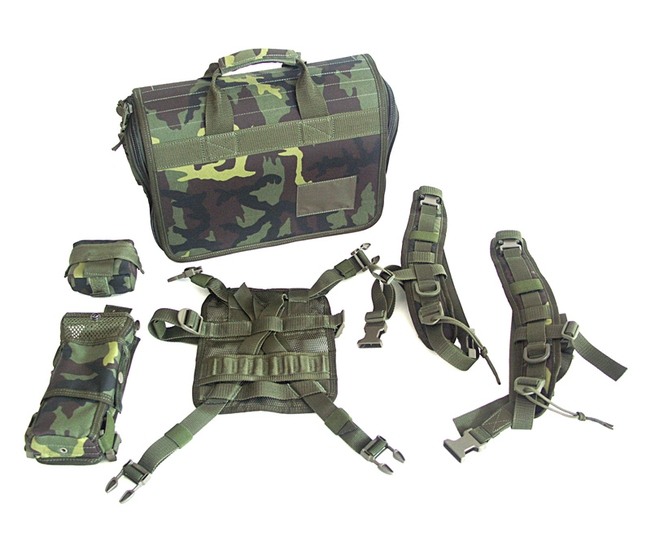

Taška k soupravě
Nosný postroj
Obal na radiostanici
Kombinační ramenní popruhy (levý, pravý)
Pouzdro na zdrojovou skříň
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| RF20 | Ruční EPM radiostanice | 2300.100.10 | ||
| LP1302 | Zdrojová skříň | 7029.100.02 | ||
| AS1301 | Anténa pásková 0,5 m | 2038.100.01 | 0064681101058 | 5985160025492 |
| AL1301 | Anténa pásková 1,1 m | 2037.100.01 | 0064681101236 | 5985160015375 |
| Taška k soupravě | 6000010100 | |||
| Nosný postroj | 6000010101 | |||
| Obal na radiostanici | 6000010104 | |||
| Kombinační ramenní popruhy (levý, pravý) | 6000010105 | |||
| Pouzdro na zdrojovou skříň | 6000010103 |
