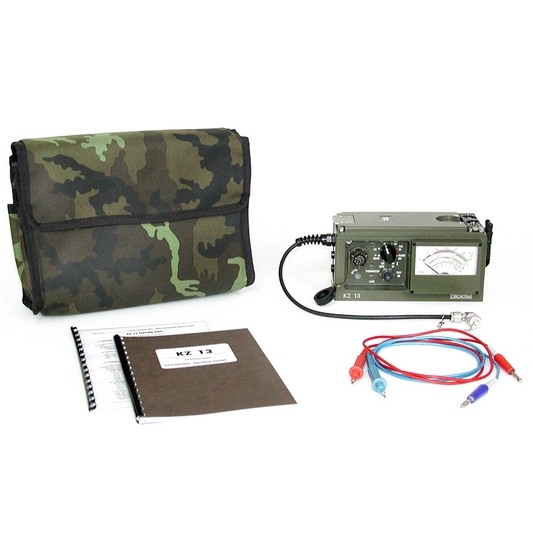

KZ13 - Souprava kontrolního zařízení
Soupravu tvoří kontrolní zařízení KZ13 a další příslušenství pro zajištění spolehlivého provozu. Kontrolní zařízení slouží pro rychlou kontrolu základních funkčních parametrů radiostanic RF13 (proudového odběru, výkonu vysílače, výstupního napětí přijímače, citlivosti přijímače), jejich akustických souprav (neporušenost kabelu, funkce sluchátka, funkce mikrofonu, funkce tlačítek a zobrazovací jednotky), zdrojových skříní (napětí bez zátěže i se zátěží, odpor termistoru) a pro kontrolu výkonu vf zesilovačů v soupravách RF1325 a RF1350 v podmínkách běžného provozu. Zařízení umožňuje i doplňkové využití ve funkci voltmetru (15 V a 30 V) a jednoduchého ohmmetru - zkratoměru. Ověření základních parametrů je informativní a slouží zvláště při technické údržbě a kdykoli je třeba ověřit funkční stav testovaných zařízení. Podrobné informace o kontrolním zařízení KZ13, všech dalších komponentech soupravy a rozšiřujícím příslušenství jsou uvedeny na stránkách jednotlivých zařízení.
| Návod k obsluze KZ13 | 2001.010.01 |
|---|---|
| Krátký návod k obsluze KZ13 | 2001.011.01 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
KZ13 - Kontrolní zařízení
Pro rychlou kontrolu základních funkčních parametrů radiostanic RF13 (proudového odběru, výkonu vysílače, výstupního napětí přijímače, citlivosti přijímače), jejich akustických souprav...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| KZ13 | Kontrolní zařízení | 2001.100.01 | 0064241004317 | 6625160041633 |
| Hrot měřící | 5510080001 | 0062014252475 | ||
| Hrot měřící | 5510080002 | 0062014252451 | ||
| Brašna | 6000010022 | 0064725000945 | 5895160038807 |
