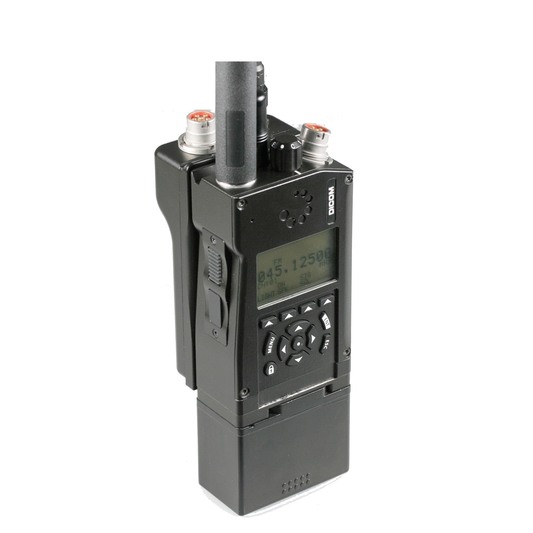

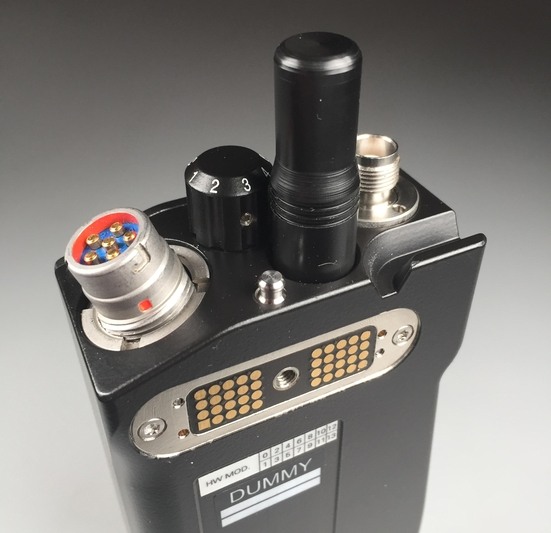

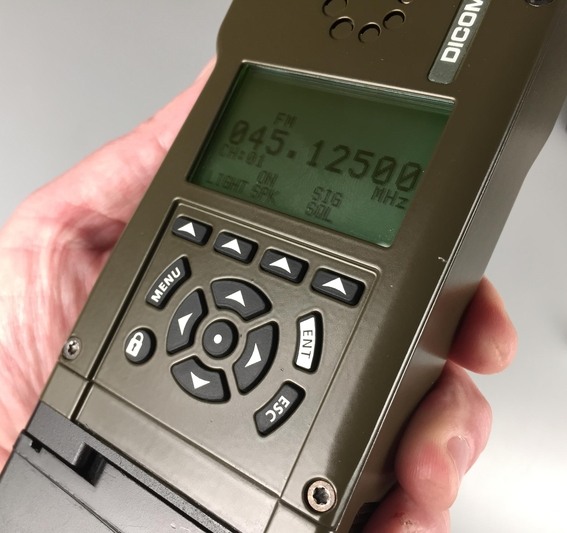

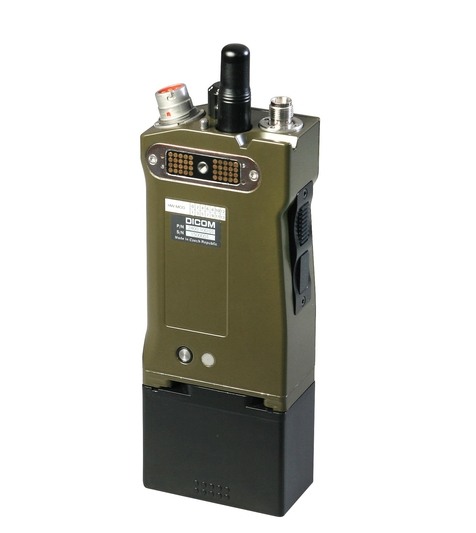

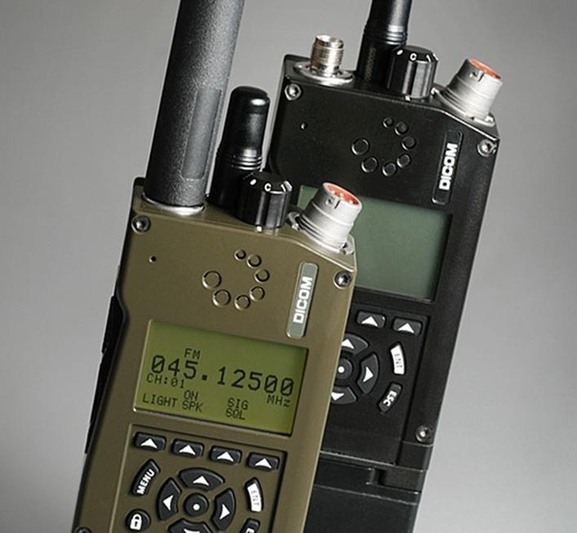

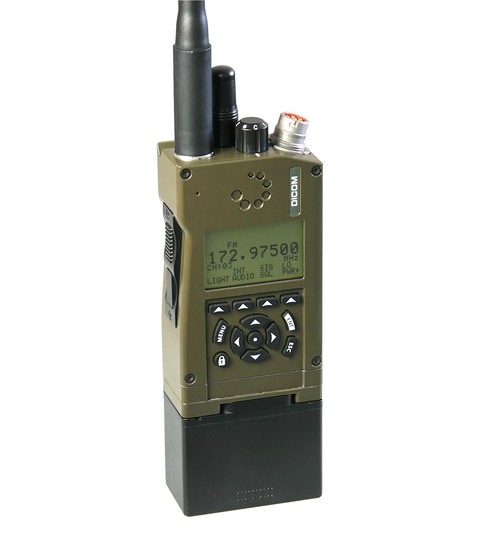

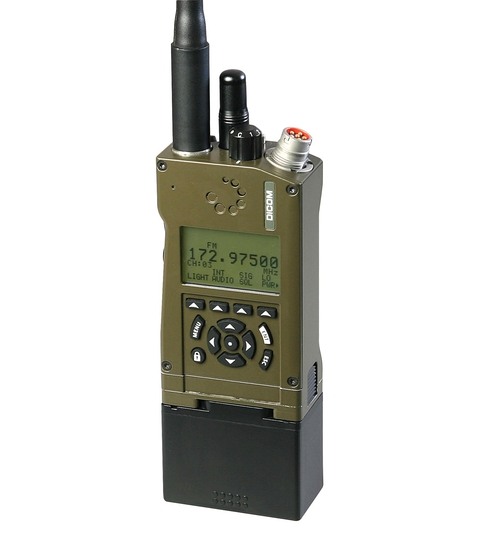

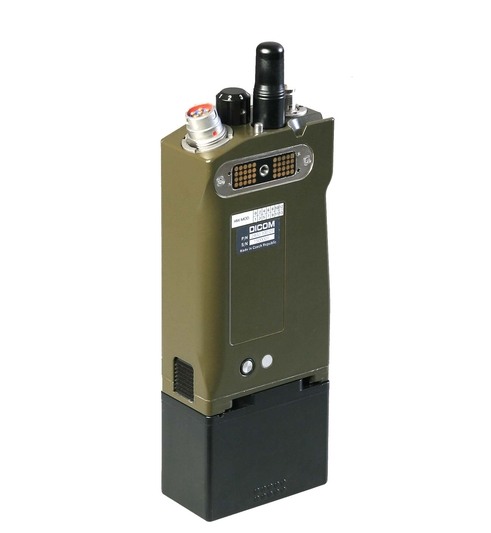

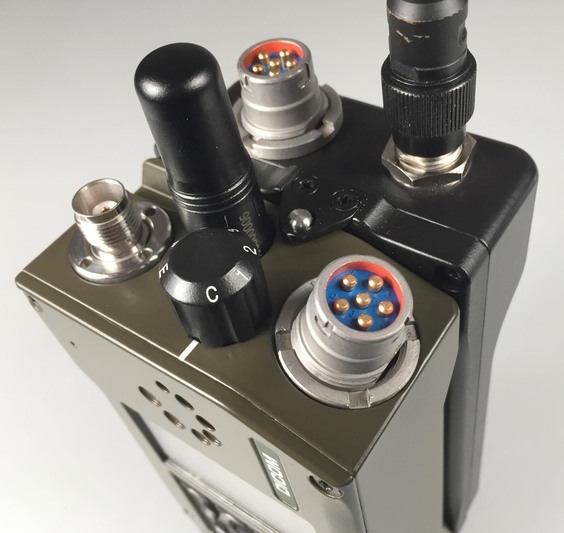

RF40 - Ruční radiostanice
Rádiový systém „RF40 Thoroughbred" je víceúčelový systém umožňující bezpečnou datovou a hlasovou komunikaci v pásmech VKV a UKV.
Jeho hlavními rysy jsou:
- vynikající vf parametry
- efektivní využití dostupného kmitočtového spektra
- vysoká datová propustnost i na dolním okraji VKV pásma
- přenos hlasu a dat v plnohodnotné síti MANET
- dvě nezávislá hlasová spojení spolu se souběžně probíhajícím přenosem dat v jednom kanálu
- připojitelný Mission Module vytvářející druhý fyzický rádiový kanál s taktickým Ethernetem pro širokopásmový přenos dat i hlasu
- vozidlový zesilovač se systémem „jerk-and-run"
• vícekanálový rádiový systém;
• současný přenos hlasu a IP dat včetně podpory videa;
• decentralizovaná, plnohodnotná síť MANET s vícenásobnou autoretranslací hlasu i dat;
• více hlasových spojení v jednom kanálu (virtuální kanály);
• úsporný kanál o šířce 250 kHz s přenosovou rychlostí až 270 kbit/s;
• zabezpečení technologií COMSEC s použitím blokové šifry AES;
• nativní systém automatického hlášení polohy (GPS, Galileo, Glonass);
• vysokofrekvenční výstupní výkon až 10 W (samostatná ruční stanice);
• 50 W vozidlový zesilovač s připojením typu jerk-and-run.
| Kmitočtové pásmo | 30 MHz až 512 MHz |
|---|---|
| Druh modulace | FM, AM, CPM |
| Vysílací výkon | 5 W/10 W burst |
| Kanálová rozteč | 8,33 kHz, 25 kHz, 250 kHz |
| Waveformy | LOS FM/AM (STANAG 4204/4205) |
| WF40 (V/UHF MANET WF, IP data) | |
| Utajení komunikace | AES |
| Přijímač GNSS | vestavěný (GPS/Glonass/Galileo) |
| Datová rozhraní | Ethernet, USB, sériové |
| Mechanické, klimatické odolnosti, EMC | |
| Rozměry včetně zdrojové skříně | 74 mm x 202 mm x 41 mm [š x v x h] |
| Hmotnost včetně zdrojové skříně | 0,9 kg |
| Rozsah provozních teplot | -30 °C až +70 °C |
| MIL-STD-810F | nízká/vysoká teplota, vlhkost, nízký tlak, vodotěsnost do 1 m, ledový/mrznoucí déšť, slaná mlha, písek a prach, vibrace, rázy, pády |
| MIL-STD-461F | CE102, CS101, CS114, RE102, RS103 |
LP40 - Baterie
Baterie LP40 se nabízí ve dvou provedeních. Volba optimálního typu baterie pro danou aplikaci se odvíjí od požadavků na dobu...
SC40 - Nabíječ stacionární
Určen pro nabíjení až 8 baterií LP40 obou provedení. Nabíječ je vmontován ve vodě odolném plastovém kufru, který zabezpečuje vysokou...
PC40 - Nabíječ jednoduchý
Určen pro nabíjení jedné baterie LP40 obou provedení. Nabíječ je proveden jako síťový adaptér s kabelem opatřeným konektorem pro připojení...
VC40 - Nabíječ vozidlový
Určen pro nabíjení až 2 baterií LP40 obou provedení. Vodotěsná a kompaktní konstrukce nabíječe zaručuje jeho vysokou mechanickou odolnost a...
FG40 - Fillgun
Určen pro plnění radiostanice RF40 provozními daty. Fillgun je konstrukčně řešen jako malý kompaktní celek opatřený konektorem pro připojení k...
MM40WR - Mission module
Rozšiřující modul, který je snadno připojitelný k radiostanici RF40 nebo k zesilovači vozidlovému VA40 (tvoří jeden mechanický celek) obsahuje samostatnou...
VA40 - Zesilovač vozidlový
Vozidlový zesilovač VA40 slouží jako dokovací jednotka při instalaci radiostanice RF40 ve vozidle. Kromě zesílení vysokofrekvenčního signálu zajišťuje pevné uchycení...
BA40 - Adapter napájení
Díky adapteru BA40 je možno pro napájení radiostanice RF40 používat rovněž zdrojové skříně BT-70716BE (5.8 Ah) a BT-70716BG (6...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| LP40 | Baterie | 7400.100.01, 7400.100.02, 7400.100.03, 7400.100.04 | ||
| SC40 | Nabíječ stacionární | 7410.100.01 | ||
| PC40 | Nabíječ jednoduchý | 7411.100.01 | ||
| VC40 | Nabíječ vozidlový | 7412.100.01 | ||
| FG40 | Fillgun | 2420.100.01 | ||
| MM40WR | Mission module | 2401.100.01 | ||
| VA40 | Zesilovač vozidlový | 2410.100.01 | ||
| BA40 | Adapter napájení | 7413.100.01 |
