RF2305 - Přenosná radiostanice
Přenosná radiostanice RF2305 zabezpečuje rádiové spojení na taktickém stupni velení. Základem soupravy je radiostanice RF23.

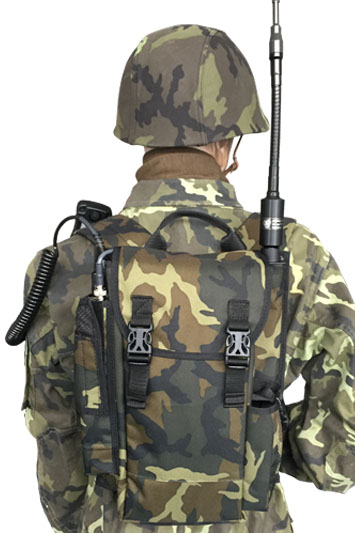

Oproti samostatné ruční radiostanici je dosah soupravy zvýšen zlepšením antény a protiváhy. Protiváhu tvoří vodivé šasi s anténním konektorem všité do brašny, které zároveň slouží jako mechanická fixace prutové antény. Brašna zároveň nabízí dostatek prostoru pro všechny komponenty soupravy.
- všechny provozní vlastnosti radiostanice RF23, typicky:
• kmitočtový rozsah 25 MHz až 146 MHz,
• provozy na pevném kmitočtu (FF) nebo v hoppingových sítích (FH),
• zabezpečení provozu blokovou šifrou AES (TRANSEC/COMSEC),
• IP datové přenosy (FF, FH),
• příjem a přenos pozičně lokačních informací
• možnost retranslace
- dosah až 15 km ve středně zvlněném terénu;
- příslušenství je shodné s příslušenstvím RF23;
- snadné doplnění soupravy o další komponenty – náhradní baterie, mikrotelefon, kratší pásková anténa nebo závěsná anténa apod.
- snadná manipulace se soupravou a její ovládání.
Složení soupravy:

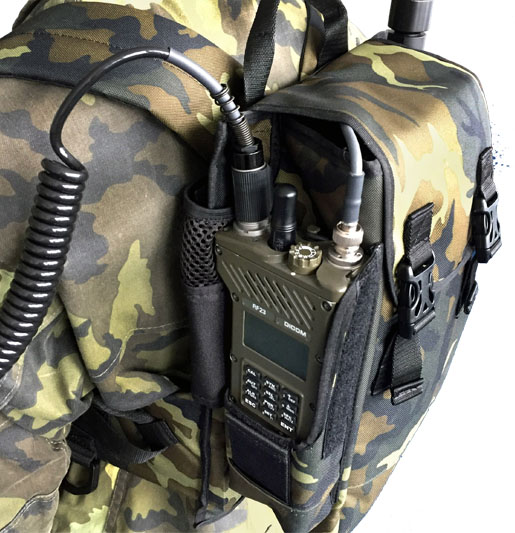

• brašna s vodivým šasi a anténním konektorem
• radiostanice RF23
• anténa 2,45 m
• ruční mikrofon s ovládáním
• baterie
• sada propojovacích kabelů
| Kmitočtový rozsah | 25,0000 MHz až 146,000 MHz |
|---|---|
| Druh modulace | FM, AM |
| Výkon vysílače | max. 5 W (1 W AM) |
| Doba provozu (1:1:10) | až 26 hodin |
| Mechanické a klimatické odolnosti, rozměry | |
| Rozsah provozní teploty | -30 °C až +60 °C |
| Odolnost pro ponoření | 1 m |
| Mechanické a klimatické odolnosti | podle MIL-STD-810E |
| EMC | podle MIL-STD-461E |
| Rozměry [š x v x h] | 400 mm x 300 mm x 155 mm |
| Hmotnost | 4 kg |
| Návod k obsluze RF23 | 2300.010.42 |
|---|---|
| Krátký návod k obsluze RF23 | 2300.011.42 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
