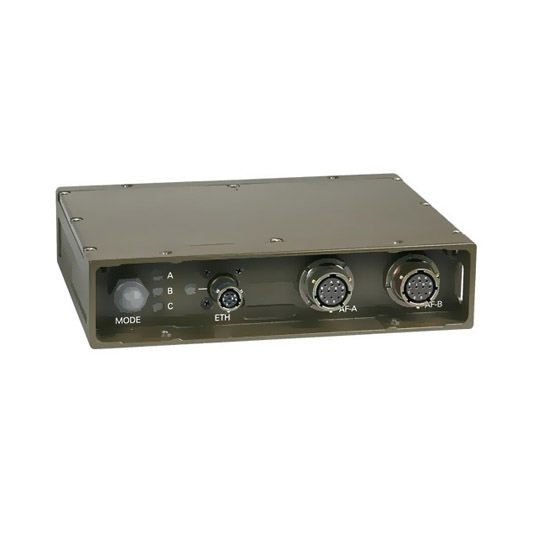

RIP23 - Rádiová VoIP brána
Doplňkové zařízení radiostanice RF13250E, které zprostředkovává spojení mezi radiostanicí a VoIP telefonií podporující SIP protokol. Spojení v rádiovém kanále probíhá v provozním módu se skokovou změnou kmitočtu, které je zabezpečeno TRANSEC a COMSEC klíči. RIP23 umožňuje připojení až tří základnových stanic, čímž je umožněna nezávislá komunikace ve třech rádiových kanálech. V každém rádiovém kanále může být navázáno selektivní spojení k jednomu z 98 účastníků a nebo rádiové spojení se všemi účastníky sítě. Simplexní komunikace v rádiovém kanále je řízena automaticky klíčováním pomocí VOX (ze strany telefonního účastníka) a PTT (ze strany účastníka rádiové sítě). Upozornění na uvolnění rádiového kanálu na straně telefonního účastníka je řízeno akustickými značkami. Připojení RIP23 k LAN je přes standardní ethernetové rozhraní. VoIP brána se konfiguruje přes webové rozhraní nastavením SIP a IP parametrů. Ve webovém rozhraní je možno registrovat účastníky koncových radiostanic podle jejich vlastních adres ve vybraném registračním módu.
| Podporované audikodeky | G.711, G.722, GSM |
|---|---|
| Protokoly | SIP, SDP, RTP, RTCP, STUN, TURN, ICE, DHCP, DNS, UDP, TCP, NTP |
| Počet portů pro základnové radiostanice | 3 |
| Počet koncových radiostanic | max. 98/port |
| Napájecí napětí (z radiostanice RF2050) | 9 V |
| Rozměry | max. 184 mm x 45 mm x 145 mm [š x v x h] |
| Hmotnost | max. 1 kg |
| Rozsah provozních teplot | -30 °C až +70 °C |
| Rozsah skladovacích teplot | -40 °C až +70 °C |
| Mechanické a klimatické odolnosti | MIL-STD-810E |
| Elektromagnetická slučitelnost | MIL-STD-461 |
| Návod k obsluze RIP23 | 2316.010.01 |
|---|---|
| Návod k obsluze RF13250E | 2310.010.13 |
| Krátký návod k obsluze RF13250E | 2310.011.13 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
RF13250E - Mobilní EPM radiostanice
Mobilní vícepásmová radiostanice RF13250E se zvýšenou odolností proti radioelektronickému boji je určena pro zástavbu do všech pásových a kolových vozidel.
- rozsah vlastností typický pro mobilní radiostanice systému RF20
- co-site filtr
RIP23 - Rádiová VoIP brána
Doplňkové zařízení radiostanice RF13250E, které zprostředkovává spojení mezi radiostanicí a VoIP telefonií podporující SIP protokol. Spojení v rádiovém kanále probíhá...
Kabel nf
Kabel datový
Kabel ETHERNET
Anténa vozidlová VKV 2,6 m
Anténa je určena pro pevnou instalaci na všechny typy kolových a pásových mobilních prostředků. Vyznačuje se všesměrovým vyzařovacím diagramem s...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| RF13250E | Mobilní EPM radiostanice | 2310.100.13 | ||
| RIP23 | Rádiová VoIP brána | 2316.100.01 | ||
| Kabel nf | 1050.620.01 | |||
| Kabel datový | 1050.339.01 | |||
| Kabel ETHERNET | 1050.306.01 | |||
| Kabel napájecí 3 m | 1050.126.02 | 0067100055749 | 5995160055907 | |
| Anténa vozidlová VKV 2,6 m | 2036.100.23, 2036.100.24 |
