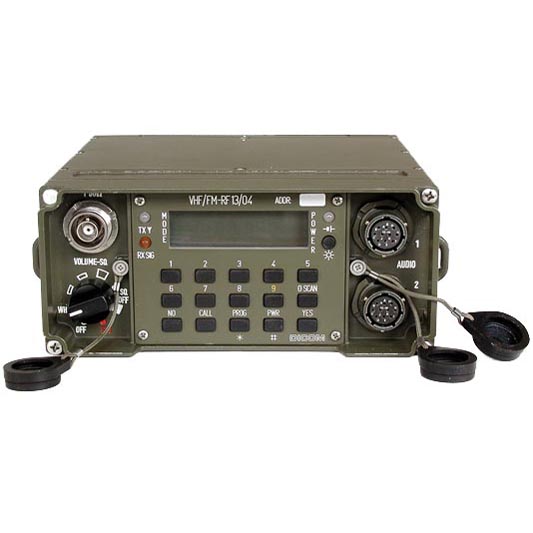

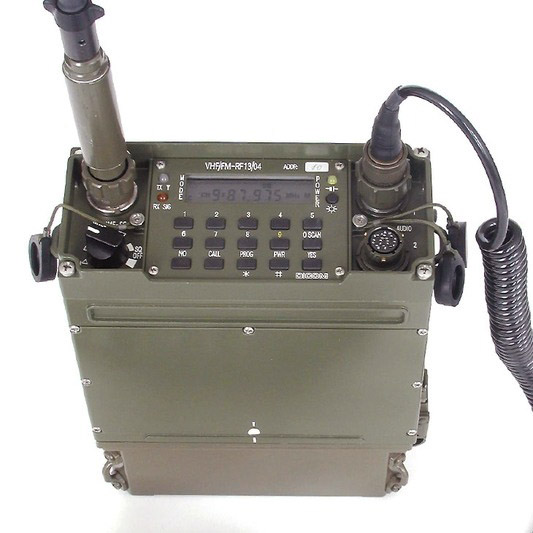

RF13 - Radiostanice

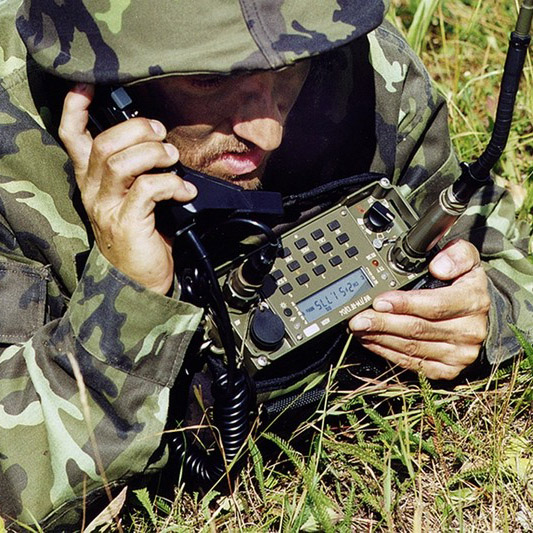

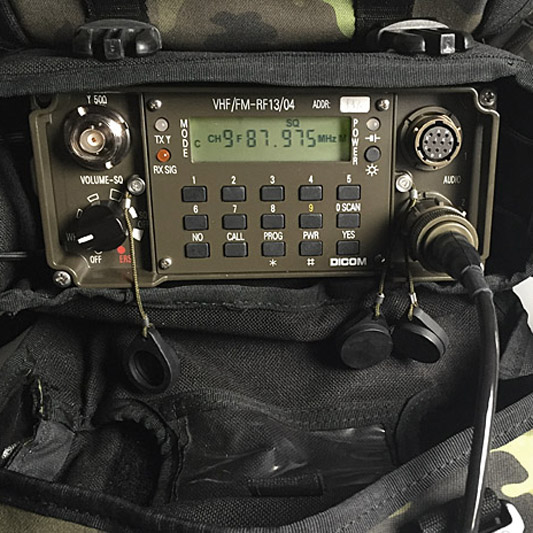

Radiostanice RF13 s vestavěným maskovačem řeči je přenosná VKV radiostanice, určená pro spojení na taktickém stupni velení. Přenáší a obsluhuje ji 1 muž. Soupravu radiostanice tvoří spolu s vlastní stanicí příslušenství pro běžné způsoby provozu. Toto příslušenství lze přenášet za provozu spolu s radiostanicí v brašně.
Soupravu radiostanice v brašně lze bez poškození přepravovat železnicí, automobily, pásovými vozidly i letadly. Fonický provoz této radiostanice je v uvedeném kmitočtovém pásmu slučitelný s provozem všech dosud používaných VKV radiostanic v AČR i s provozem VKV radiostanic všech ostatních armád.
Radiostanice 2000.100.02 má vestavěný maskovač řeči 2000.900.02.
Poznámka

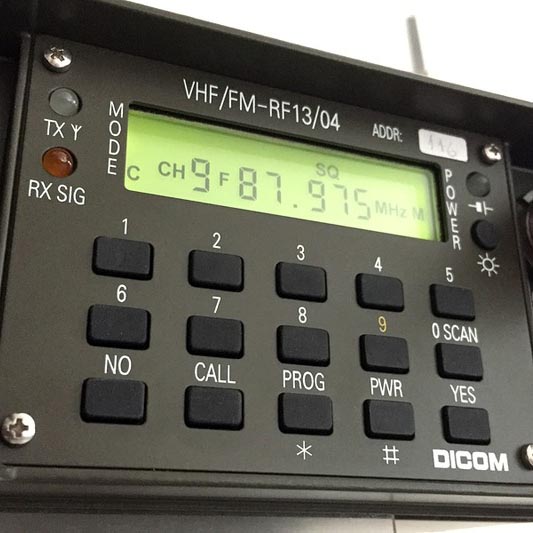

Další provozní vlastnosti: provoz šeptem - zvýšená citlivost mikrofonu, omezovač šumu vypínatelný, normální nebo podtónový (150 Hz), možnost předvolby 9 kanálů a jejich uložení v paměti, programování pomocí plnicího zařízení nebo vzájemné programování stanic (klonování), možnost prohledávání po 9 přednastavených kanálech (scanning), možnost selektivní volby účastníků, bleskové přenášení 3 místného kódu, tzv. provoz FLASH, v případě nebezpečí okamžitý výmaz paměti, provoz clear override, prosvětlení displeje, provoz maskovanou řečí (u radiostanice 2000.100.02) s individuální volbou čísla kódu maskovače pro každý kanál, vestavěné testování (BITE). Ve vodotěsné skříni radiostanice, zhotovené z odlitku hliníkové slitiny, jsou umístěny desky elektroniky - zdroj, přijímač, syntezátor přijímače, syntezátor vysílače, vysílač, obvody periferie, řízení, nízkofrekvenční a propojovací deska. Radiostanice má lakovaný povrch v odstínu khaki (jiný odstín je třeba dohodnout). Radiostanice je základním stavebnicovým prvkem spojovacích prostředků v kmitočtovém pásmu 30 MHz až 88 MHz, jako jsou mobilní soupravy RF1305, RF1325, RF1350, soupravy pro přenos dat apod.
| Kmitočtový rozsah | 30,000 MHz až 87,975 MHz |
|---|---|
| Kanálová rozteč | 25 kHz |
| Počet pracovních kanálů | 2 320 |
| Volba kanálů | z klávesnice |
| Druh provozu | simplexní nebo semiduplexní telefonie, kanál pro přenos dat rychlostí do 16 kbit/s |
| Modulace | kmitočtová, max. zdvih 5,6 kHz |
| Výkon vysílače | jmenovitý 5 W, snížený 0,2 W |
| Citlivost přijímače | lepší než 0,5 μV, při 12 dB SINAD |
| Nízkofrekvenční výkon | regulovatelný, min. 200 mW/4 Ω |
| Napájecí napětí | 12 V |
| Mezní napájecí napětí | min. 10 V, max. 15 V |
| Doba provozu ze zdrojové skříně RF13.1 | min. 14 hod. při poměru dob vysílání : příjem : pohotovost = 1 : 1 : 10, jmenovitém výkonu vysílače a zdrojové skříni RF13.1 (7000.100.01) |
| Provozní teploty | -30 °C až +60 °C |
| Rozměry [š x v x h] | 204,5 mm x 82,5 mm x 174,5 mm |
| Hmotnost | max. 2,7 kg |
| Návod k obsluze RF13 | 2000.010.01 |
|---|---|
| Krátký návod k obsluze RF13 | 2000.011.01 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
RF13 - Souprava radiostanice
Souprava přenosné radiostanice je určena pro vedení rádiového fonického nebo datového provozu v kmitočtovém pásmu 30 MHz až 88 MHz...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| RF13 | Souprava radiostanice | 2000.000.04 | 0061600202014 | 5820160020900 |
RF13.1 - Zdrojová skříň
Napájení přenosné radiostanice RF13. Obsahuje kompaktní sadu rychlonabíjecích NiCd akumulátorů. Ve skříni je vestavěn kontrolní elektronický obvod stavu baterie. Test...
AS1301 - Anténa pásková 0,5 m
Pro komunikaci mezi radiostanicemi RF1302E, RF1302 nebo RF1301 na krátké vzdálenosti. Tuto anténu je možné také použít pro radiostanici RF13...
AL13 - Anténa pásková 1,5 m
Pro základní kompletaci VKV radiostanice RF13. Anténa je ekvivalentní náhradou za anténu prutovou 1,5 m RF13.6. Tuto anténu...
RF13.8 - Anténa závěsná
Závěsná anténa je určena k provozu radiostanice RF13 ze zákopů, v lesním porostu nebo v uzavřených objektech. Anténa je tvořena...
RF13.2 - Mikrotelefon s ovládáním
K připojení ke kterémukoliv ze dvou NF konektorů na panelu radiostanice RF13, nebo kterémukoliv rozšiřujícímu příslušenství radiostanice, vybavenému NF konektorem...
RF13.13 - Zdrojová skříň
Napájení přenosné radiostanice RF13. Obsahuje sadu LiIon akumulátorů v serioparalelním zapojení spolu s ochrannými a diagnostickými obvody a displejem zobrazujícím...
SZ13.2 - Síťový zdroj (kompletace)
Kompletace se skládá ze síťového zdroje SZ13.2 a průvodní dokumentace. Pro zajištění standardního provozu nejsou vyžadovány další komponenty. Síťový...
RN13.1 - Rychlonabíječ (kompletace)
Kompletace se skládá z rychlonabíječe RN13.1 a průvodní dokumentace. Pro zajištění standardního provozu nejsou vyžadovány další komponenty. Zařízení slouží...
NS13 - Nabíječ standardní (kompletace)
Kompletace se skládá z nabíječe standardního NS13 a průvodní dokumentace. Pro zajištění standardního provozu nejsou vyžadovány další komponenty. Nabíječ slouží...
NK13 - Souprava nabíječe konzervačního
Soupravu tvoří nabíječ konzervační NK13 a další příslušenství pro zajištění spolehlivého provozu. Slouží k eliminaci samovybíjecího proudu NiCd akumulátorových baterií...
NU13 - Souprava nabíječe univerzálního
Soupravu tvoří nabíječ univerzální NU13 a další příslušenství pro zajištění spolehlivého provozu. Nabíječ je určen pro nabíjení, nabíjení s předvybitím...
AL13.1 - Anténa prutová 2 m
Anténa může být použita v základní kompletaci soupravy VKV radiostanice RF13 místo antény AL13.
PD13 - Anténa dlouhodrátová
RF13.3 - Mikrotelefon bez ovládání
Mikrotelefon umožňuje po připojení k příslušnému konektoru radiostanice vedení rádiového fonického provozu a odvysílání tónové výzvy. Konstrukce zaručuje mechanickou odolnost...
Úchyt mikrotelefonu
PK20 - Souprava plnicího zařízení
Souprava plnicího zařízení je určena pro přípravu a přenos dat k radiostanicím RF13, RF1301, RF20 a RF2050.
Náhlavní soupravy řady RF
Náhlavní soupravy řady RF jsou určeny pro radiostanice systémů RF13 a RF20.
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| RF13.1 | Zdrojová skříň | 7000.100.02 | ||
| AS1301 | Anténa pásková 0,5 m | 2038.100.01 | 0064681101058 | 5985160025492 |
| AL13 | Anténa pásková 1,5 m | 2039.100.01 | 0064685905834 | 5985160033179 |
| RF13.8 | Anténa závěsná | 2036.100.11 | 0064681101065 | 5985160024749 |
| RF13.2 | Mikrotelefon s ovládáním | 2022.100.02 | 0064333000661 | 5965160034636 |
| Brašna pro přenosnou soupravu | 2000.116.01 | 0064725000806 | 5820160034146 | |
| Lehký plátěný obal | 2000.118.01 | 0064722003213 | 5820160034145 | |
| Nosný popruh | 2000.117.01 | 0064701000990 | 5820160034144 | |
| Prodlužovací kabel | 6000001104 | 0064301010948 | 5995160034140 | |
| Sada záložních dílů | 2000.110.03 | 0064751000755 | 5820160021957 | |
| RF13.13 | Zdrojová skříň | 7000.100.22 | ||
| SZ13.2 | Síťový zdroj (kompletace) | 7026.000.02 | 0299012010785 | 6130160037708 |
| RN13.1 | Rychlonabíječ (kompletace) | 7001.000.12 | 0299012009776 | 6130160034833 |
| NS13 | Nabíječ standardní (kompletace) | 7003.000.02 | 0299012010792 | 6130160037709 |
| NK13 | Souprava nabíječe konzervačního | 7002.000.02 | 0068600200031 | 6130160022128 |
| NU13 | Souprava nabíječe univerzálního | 7024.000.02 | ||
| AL13.1 | Anténa prutová 2 m | 2039.100.02 | ||
| PD13 | Anténa dlouhodrátová | 2036.100.10 | 0064681101577 | 5985160038730 |
| RF13.3 | Mikrotelefon bez ovládání | 2022.100.52 | 0064333000731 | 5965160034142 |
| Úchyt mikrotelefonu | 2026.700.01 | 0064662900760 | 5965160034225 | |
| PK20 | Souprava plnicího zařízení | 2320.000.02 | ||
| Klonovací kabel | 1050.618.01 | 0064301010917 | 5995160039621 | |
