LUN3573.01 - Palubní telefon
Tento palubní telefon může být v provedení pro jednomístnou i dvoumístnou verzi, která navíc umožňuje komunikaci mezi posádkou. Pro svou univerzálnost se dá použít i na letounech jiných výrobců.

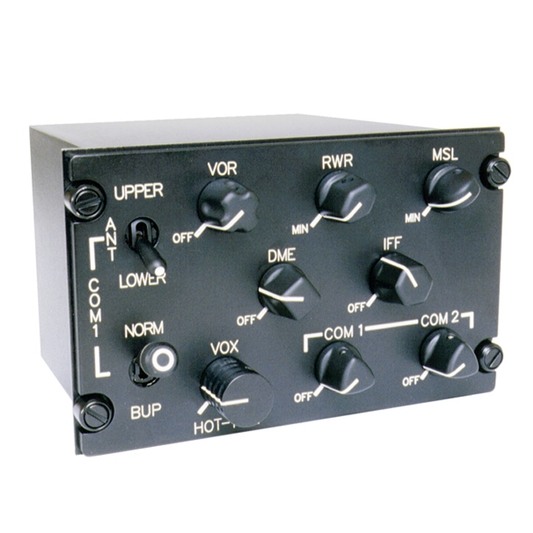

Palubní telefon je umístěn v kabině pilota. K panelu je připevněn čtyřmi rychloupínači typu DZUS, což umožňuje jeho snadnou a rychlou výměnu. Při montáži čelním panelem směrem nahoru je odolný proti kapající vodě, která v kabině vzniká například kondenzací vodních par při provozu ve značně vlhkém prostředí. Propojení s kabeláží letounu je realizováno pomocí dvou konektorů umístěných na zadním panelu. Všechny ovládací prvky jsou umístěny na čelním panelu. Ovládají se jimi potenciometry pro řízení hlasitosti nf signálů, spínač funkce „horký mikrofon", přepínač horní a spodní antény a aretovaný přepínač záložního ovládání. Ovládací knoflíky mají speciální tvary, aby pilot rozeznal jednotlivé funkce hmatem.
| ZÁKLADNÍ PARAMETRY | |
|---|---|
| Hmotnost | max. 1,2 kg |
| Rozměry [š x v x d] | 146 mm x 90 mm x 103 mm |
| Napájecí napětí | 28 V, dle MIL-STD-704E |
| Odebíraný proud (U = 28 V) | max. 0,5 A |
| FUNKČNÍ PARAMETRY | |
| Mikrofonní vstupy | |
| - hlavní mikrofonní vstup | 5 Ω/0,4 mVrms |
| - vedlejší mikrofonní vstup | 300 Ω/2 mVrms |
| - mikrofonní vstup pozemní obsluhy | 5 Ω/0,4 mVrms |
| AUDIO VSTUPY | |
| • s regulací hlasitosti | 7 nesymetrických linek |
| VOR - navigační systém | 1000 Ω /7,07 Vrms |
| DME - dálkoměr | 1000 Ω /5 Vrms |
| IFF - identifikace | 300 Ω /1,06 Vrms |
| RWR - varovný přijímač radaru | 300 Ω /3,54 Vrms |
| MSL - raketa | 5000 Ω /36 Vrms |
| COM1 - radiové stanice 1 | 2000 Ω /6,5 Vrms |
| COM - radiové stanice 2 | 2000 Ω /6,5 Vrms |
| • bez regulace hlasitosti | 2 nesymetrické linky |
| MKR - přijímač návěštidla | 1000 Ω /5 Vrms |
| CNATEN - záložní výstup radiové stanice 1 | >10000 Ω /12,2 Vrms |
| LOGICKÉ VSTUPY | |
| • aktivní v úrovni GND | 5 vstupů |
| DH - nebezpečná výška | |
| MASTER - centrální signalizace | |
| ACCEL - akcelerometr | |
| R1 - rezerva | |
| R2 - rezerva | |
| • aktivní v úrovni +28 V | 2 vstupy |
| R3 - rezerva | |
| R4 - rezerva | |
| AUDIO VÝSTUPY | |
| sluchátkový výstup pilota | 1 W / 10 Ω |
| sluchátkový výstup pozemní obsluhy | 1 W / 10 Ω |
| modulační výstup | 2 linky 1,5 V / 150 Ω |
| výstup pro videorekordér | 2 linky 1,326 V / 47 kΩ |
| Odolnost proti působení vnějších vlivů vyhovuje normě RTCA/DO-160C |
