SL20 - Nabíječ solární
Nabíječ solární SL20 je určen pro nabíjení zdrojových skříní LiIon s typovým označením LP1302 a LP20 pro radiostanice RF1302E/RF23 slunečním zářením.

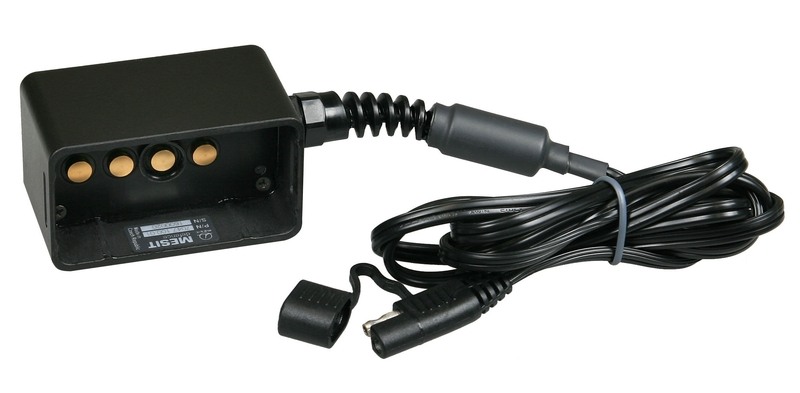

Konstrukce nabíječe je vodotěsná. Nabíječ je opatřen konektorem pro připojení zdrojové skříně a kabelem s konektorem pro připojení solárního panelu. Oba spoje jsou odolné vůči vlhkosti.
Solární nabíječ sestává ze dvou základních částí, solárního panelu a nabíječe SL20.

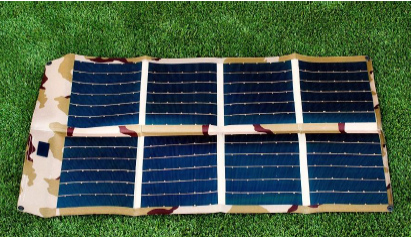

Pro napájení SL20 mohou být použity 2 typy solárních panelů:
• 30 W s rozvinutým rozměrem panelu 699 mm x 635 mm,
max. proud 1,4 A
• 50 W s rozvinutým rozměrem panelu 1067 mm x 635 mm,
max. proud 2,75 A
| Rozsah napájecích napětí | 22 V až 33 V DC |
|---|---|
| Příkon | max. 28 W |
| Hmotnost (bez panelu) | 220 g |
| Nabíječ vyhovuje normám | MIL-STD-810G a MIL-STD-461F |
LP1302 - Zdrojová skříň
Napájení radiostanic rádiového systému RF20. Zdrojovou skříň tvoří sérioparalelní sestava čtyř LiIon článků s ochrannými a diagnostickými obvody a displejem zobrazujícím stav nabití akumulátorů.
- kapacita 3,6 Ah
LP20 - Zdrojová skříň
Napájení radiostanic rádiového systému RF20. Zdrojovou skříň tvoří sérioparalelní sestava šesti LiIon článků s ochranným a diagnostickým obvodem. Diagnostický obvod je opatřen displejem zobrazujícím stav nabití akumulátorů.
- kapacita 6,7 Ah
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| LP1302 | Zdrojová skříň | 7029.100.02 | ||
| LP20 | Zdrojová skříň | 7029.100.11, 7029.100.13 |
