RF1350 - Mobilní souprava

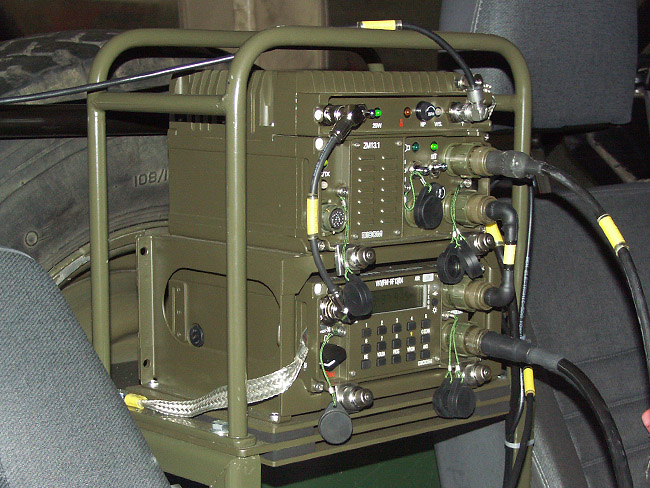

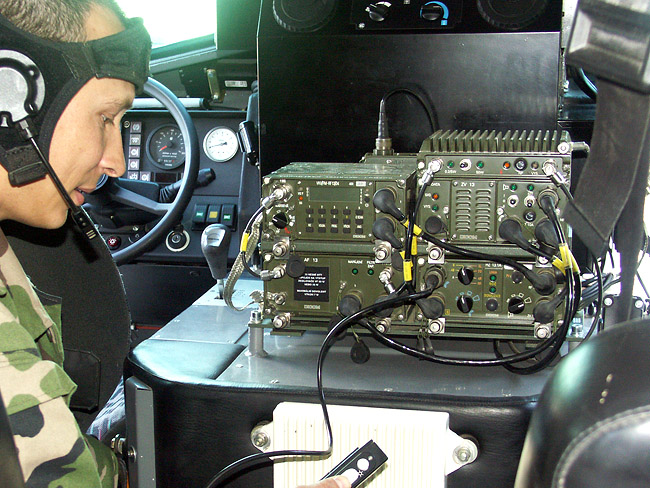

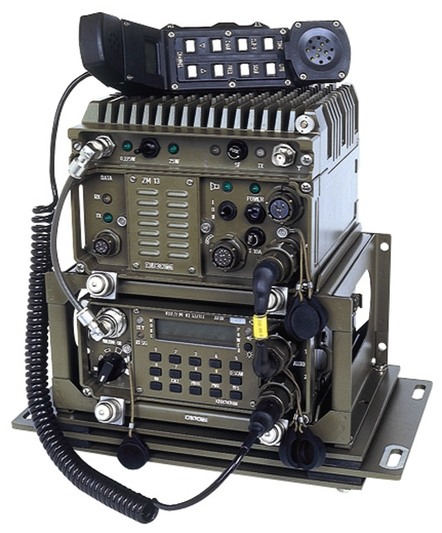

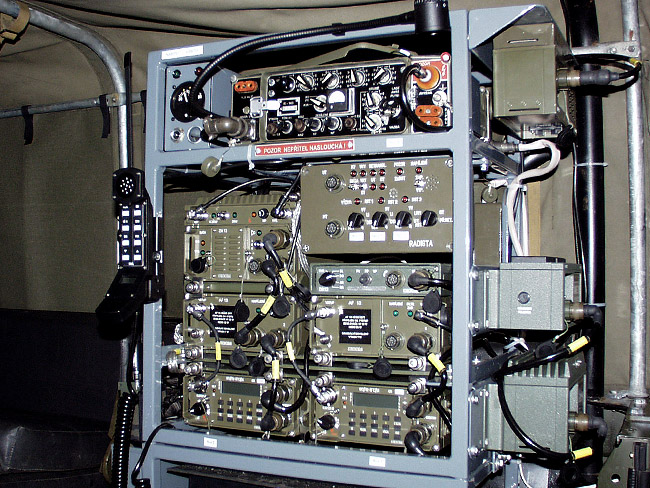

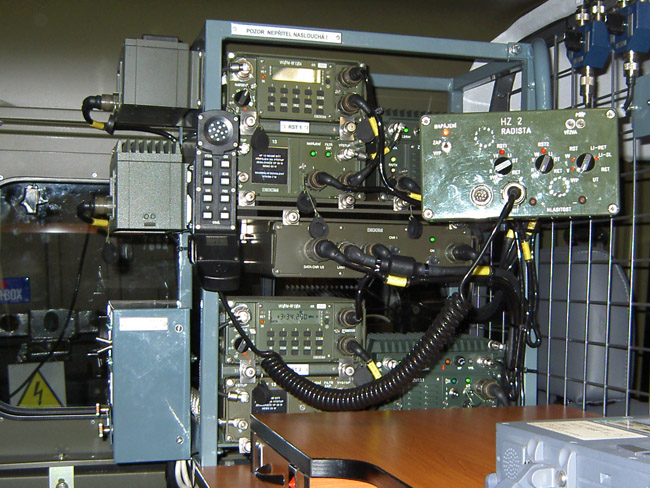

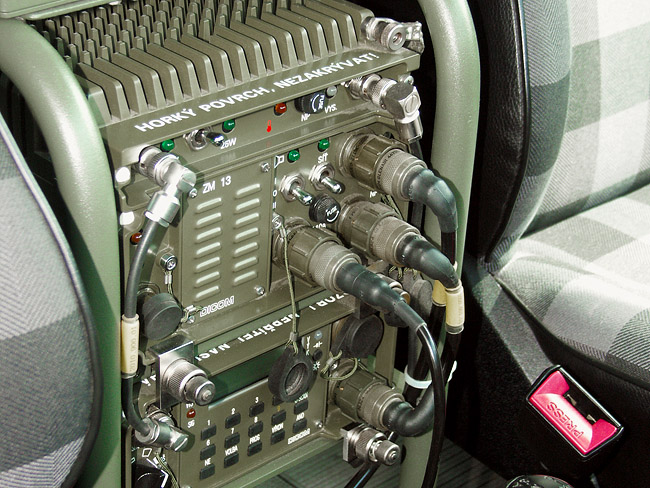

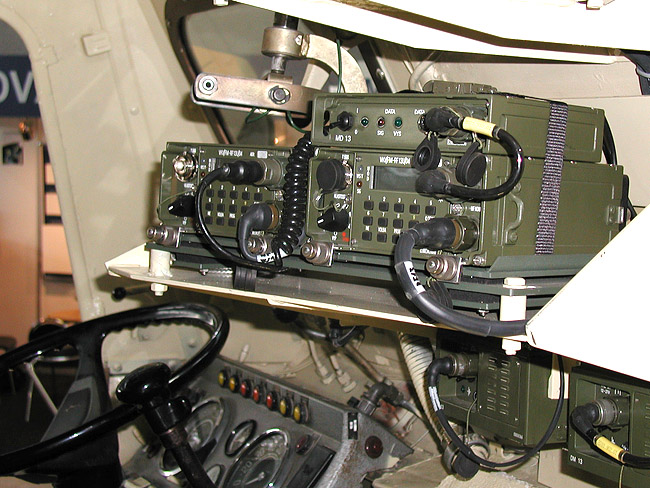

Mobilní souprava s výstupním vf výkonem max. 50 W je určena pro zástavbu do všech pásových a kolových vozidel. Radiostanice RF13 a zesilovač ZV13.1 jsou umístěny nad sebou v odpruženém rámu. Pokud je mobilní souprava určena pro zástavbu do kolových vozidel bez dělostřelecké a minometné výzbroje nebo na pevná stanoviště, pak lze místo odpruženého rámu 7007.100.10 použít lehčí neodpružený rám 7007.100.01. Uchycovací otvory obou rámů jsou stejné. Soupravu lze ovládat z jednoho místa.
| Kmitočtový rozsah | 30,000 MHz až 87,975 MHz |
|---|---|
| Vstupní impedance | 50 Ω |
| Výstupní impedance | 50 Ω |
| Kanálová rozteč | 25 kHz |
| Počet pracovních kanálů | 2320 |
| Volba kanálů | z klávesnice radiostanice nebo mikrotelefonu |
| Druh provozu | simplexní nebo semiduplexní telefonie nebo přenos dat rychlostí 16 kbit/s |
| Utajení hovoru | přes vnitřní maskovač hovoru nebo vnitřní utajovač EU13.1 |
| Modulace | kmitočtová, max. zdvih 5,6 kHz |
| Výstupní vf výkon soupravy nastavitelný ve třech stupních: | |
| snížený | 0,2 W |
| jmenovitý | 5 W |
| zvýšený | 50 W |
| Citlivost příjímače | 0,5 µV při 12 dB SINAD |
| Pásmo efektivně přenášených kmitočtů | úzkopásmové audio F3 300 Hz až 3400 Hz |
| širokopásmové audio 150 Hz až 9000 Hz | |
| Rozhraní pro připojení počítače | RS232C |
| Přenosová rychlost dat v rádiovém kanálu | max. 16 kbit/s |
| Modulace pro přenos dat | GMSK |
| Úroveň modulačního signálu pro zdvih 4 kHz | |
| v provozu F3 | 100 mV |
| v provozu DATA | 430 mV ± 50 mV |
| Výstupní výkon vnitřního nf zesilovače | 1 W na reproduktoru s impedancí 6 Ω |
| Kmitočtový rozsah nf zesilovače | 300 Hz až 3000 Hz v pásmu 6 dB |
| Napájecí napětí | 27 V |
| Mezní napájecí napětí | 18 V až 33 V |
| Stupeň odrušení | podle ČSN EN 55022 |
| Odběr proudu v režimech | |
| příjem | 0,5 A/27 V |
| vysílání 5 W | 1,3 A/27 V |
| vysílání 50 W | 8 A/27 V |
| Doba nepřetržitého provozu v +50 °C | min. 30 min. |
| Rozsah pracovních teplot | -30 °C až +60 °C |
| Rozměry soupravy s rámem (7007.100.20) | 428 mm x 224 mm x 165 mm |
| Hmotnost soupravy s rámem (7007.100.20) | max. 15 kg |
| Návod k obsluze RF13 | 2000.010.01 |
|---|---|
| Krátký návod k obsluze RF13 | 2000.011.01 |
| Návod k obsluze RF1350 | 2011.010.01 |
| Krátký návod k obsluze RF1350 | 2011.011.01 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
RF1350 - Mobilní souprava
Mobilní souprava s výstupním vf výkonem max. 50 W je určena pro zástavbu do všech pásových a kolových vozidel. Radiostanice...
RF1350 - Mobilní souprava
Mobilní souprava s výstupním vf výkonem volitelným do 50 W je určena pro zástavbu do všech pásových a kolových vozidel...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| RF1350 | Mobilní souprava | 2011.041.21 | ||
| RF1350 | Mobilní souprava | 2011.041.22 |
RF13 - Radiostanice
Radiostanice RF13 s vestavěným maskovačem řeči je přenosná VKV radiostanice, určená pro spojení na taktickém stupni velení.
ZV13.1 - Zesilovač vf 50 W (Net)
Jako zesilovač výstupního vf výkonu radiostanice RF13. V zesilovači ZV13.1 je zabudován rychlý datový modem s GMSK modulací a...
Rám
Rám je určen pro odpruženou zástavbu do mobilního prostředku pomocí 4 šroubů M8. Radiostanice RF13 a zesilovač ZM13.1 nebo...
CD pro konfiguraci modemu
Aplikace ModEx (Modem Expert) je univerzální konfigurační nástroj pro nastavení síťových rádiových modemů (podle MIL-STD188-220). ModEx je určen pro zaškolenou...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| RF13 | Radiostanice | 2000.100.02 | 0061600202216 | 5820160015663 |
| ZV13.1 | Zesilovač vf 50 W (Net) | 2011.100.51 | 0068600200219 | 5996160039135 |
| Rám | 7007.100.10 | 0064681901232 | 5975160030959 | |
| Kabel nf | 2010.901.01 | 0064301010481 | 5995160030958 | |
| Kabel vf | 2010.900.01 | 0064301010498 | 5995160024752 | |
| Zemnicí spoj | 1050.993.01 | 0064681901249 | 5995160034143 | |
| Zemnicí spoj | 1050.993.04 | 0064301010892 | 5995160034139 | |
| Matice konektoru | 2000.475.01 | 0064661601312 | 5935160038320 | |
| CD pro konfiguraci modemu | 2025.500.51 | |||
| Kabel vf | 2010.900.02 | 0064301010708 | 5995160034222 | |
| Kabel datový | 1050.271.01 | 0064301017336 | 5995160038514 |
NM13 - Nabíječ mobilní (kompletace)
RM13 - Souprava rychlonabíječe mobilního
Anténa vozidlová VKV 2,6 m
Anténa je určena pro pevnou instalaci na všechny typy kolových a pásových mobilních prostředků. Vyznačuje se všesměrovým vyzařovacím diagramem s...
Anténa vozidlová VKV 1,88 m
Je určena pro pevnou montáž na vozidla s kovovou karoserií. Charakteristickým rysem antény je velmi úzký profil anténního zářiče, což...
Anténa GROUNDPLANE
Anténa určena pro použití na stacionárních stanovištích. Anténu lze instalovat na všechny typy stožárů dodávaných společností MESIT defence. Lze ji...
Anténa DISCON
Teleskopický stožár 10 m s navijákem
Anténní stožár
Je určen pro použití v polních podmínkách k instalaci všech typů antén GROUNDPLANE dodávaných společností DICOM. Jednotlivé sekce jsou zhotoveny...
RF13.2 - Mikrotelefon s ovládáním
RF13.3 - Mikrotelefon bez ovládání
Úchyt mikrotelefonu
PK1302 - Souprava plnicího zařízení
Souprava plnicího zařízení je určena pro přípravu a přenos dat k radiostanicím RF13, RF1301, RF1302, RF1302E a RF13250 a zcela...
Kabel datový (RS232C)
Náhlavní soupravy řady RF
Náhlavní soupravy řady RF jsou určeny pro radiostanice systémů RF13 a RF20.
RF13.1 - Zdrojová skříň
Napájení přenosné radiostanice RF13. Obsahuje kompaktní sadu rychlonabíjecích NiCd akumulátorů. Ve skříni je vestavěn kontrolní elektronický obvod stavu baterie. Test...
AL13 - Anténa pásková 1,5 m
Pro základní kompletaci VKV radiostanice RF13. Anténa je ekvivalentní náhradou za anténu prutovou 1,5 m RF13.6. Tuto anténu...
PD13 - Anténa dlouhodrátová
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| NM13 | Nabíječ mobilní (kompletace) | 7004.000.01 | 0299012006917 | 6130160022119 |
| RM13 | Souprava rychlonabíječe mobilního | 7014.000.01 | 0299012000414 | 6130160018774 |
| Anténa vozidlová VKV 2,6 m | 2036.100.23, 2036.100.24 | |||
| Anténa vozidlová VKV 1,88 m | 2036.100.40 | |||
| Anténa GROUNDPLANE | 2036.100.38 | |||
| Anténa DISCON | 2036.100.18 | 0064681101609 | 5985160039132 | |
| Teleskopický stožár 10 m s navijákem | 2036.100.20 | 0064681500217 | 5985160039124 | |
| Anténní stožár | 2036.100.39 | |||
| RF13.2 | Mikrotelefon s ovládáním | 2022.100.01 | 0064333000661 | 5965160034636 |
| RF13.3 | Mikrotelefon bez ovládání | 2022.100.51 | 0064333000731 | 5965160034142 |
| Úchyt mikrotelefonu | 2026.700.01 | 0064662900760 | 5965160034225 | |
| PK1302 | Souprava plnicího zařízení | 2320.000.20 | 0067100047544 | 5820160049721 |
| UC13 | Útlumový člen | 2029.100.01 | 0064231005494 | 5985160017697 |
| Kabel napájecí 1,5 m | 2010.902.02 | 0064301010931 | 5995160024844 | |
| Kabel napájecí 3 m | 2010.902.01 | 0064301010467 | 5995160020047 | |
| Kabel anténní 3 m | 2011.904.01 | 0064301010443 | 5995160034134 | |
| Kabel anténní 10 m | 2011.904.02 | 0064301010924 | 5995160020406 | |
| Kabel datový | 1050.271.01 | 0064301017336 | 5995160038514 | |
| Kabel datový (RS232C) | 1050.350.01 | |||
| Náhlavní soupravy řady RF | ||||
| RF13.1 | Zdrojová skříň | 7000.100.01 | 0063821000703 | 6130160020367 |
| AL13 | Anténa pásková 1,5 m | 2039.100.01 | 0064685905834 | 5985160033179 |
| PD13 | Anténa dlouhodrátová | 2036.100.10 | 0064681101577 | 5985160038730 |
| Lehký plátěný obal | 2000.118.01 | 0064722003213 | 5820160034145 | |
| Nosný popruh | 2000.117.01 | 0064701000990 | 5820160034144 |
