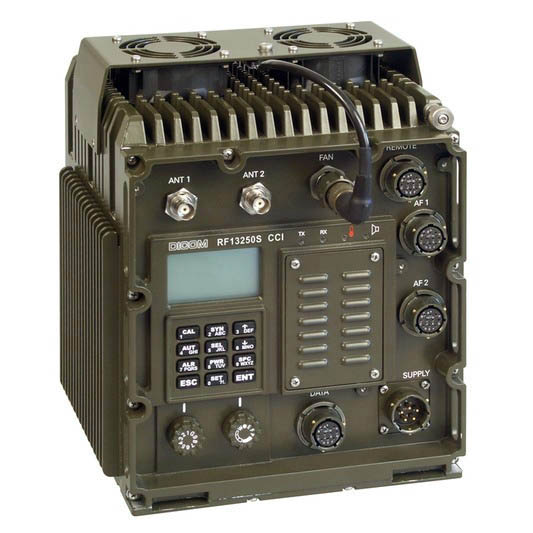

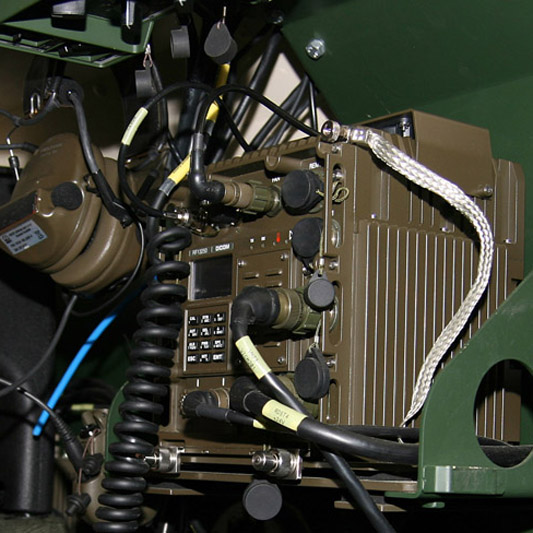

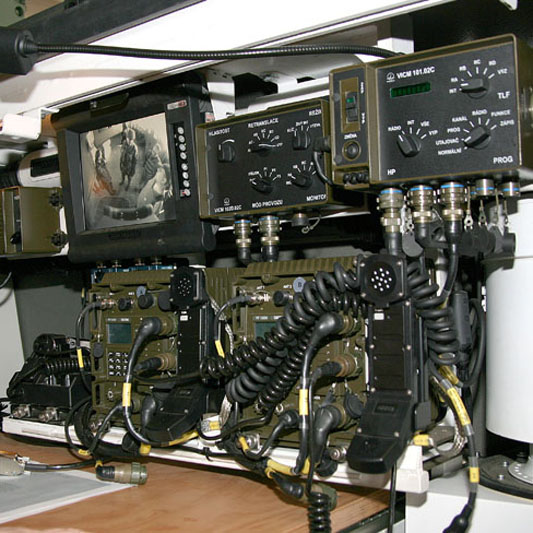

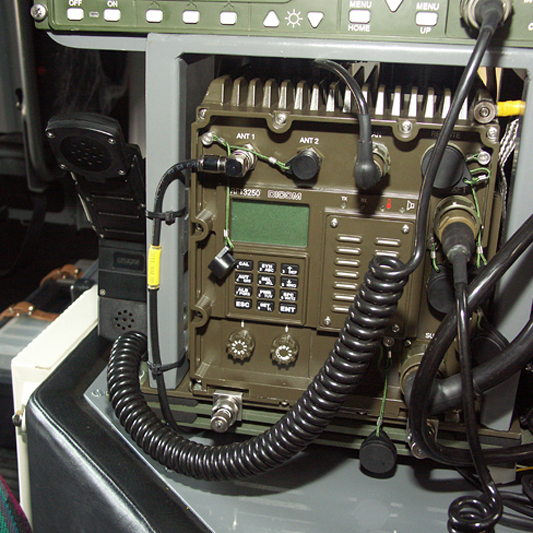

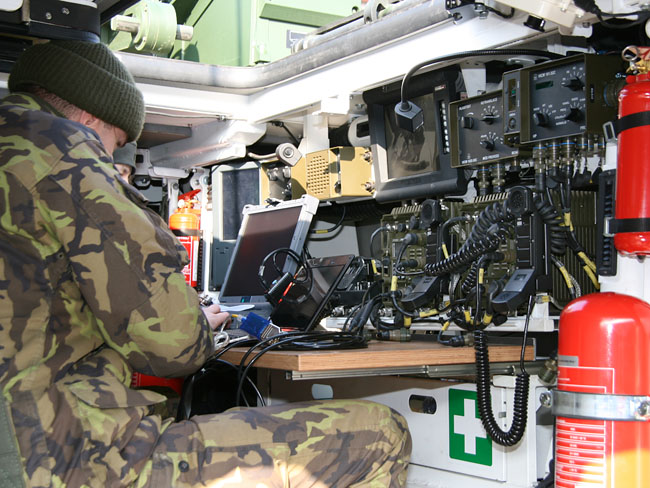

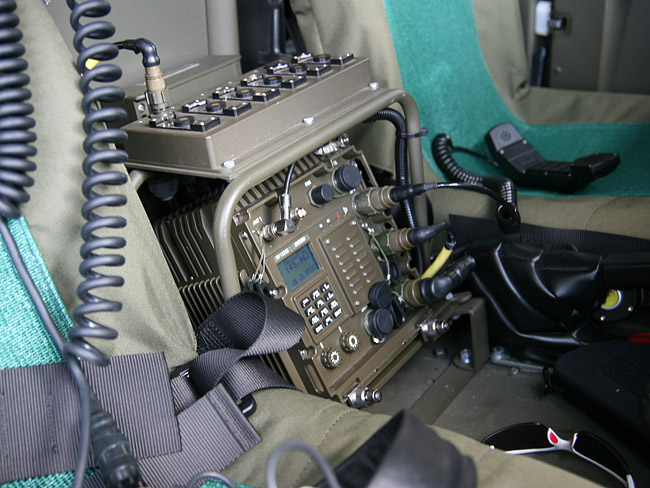

RF13250S - Mobilní EPM radiostanice
Mobilní EPM radiostanice RF13250S (kategorie CCI/KKP) je víceúčelová VKV radiostanice pro spojení na taktickém stupni velení u všech druhů vojsk. Tato radiostanice kromě standardních analogových provozních režimů s otevřeným přenosem podporuje speciální provozní režimy (SOM), které jsou certifikovány Národním bezpečnostním úřadem pro přenos utajovaných informací do stupně Důvěrné (NATO CONFIDENTIAL). Tyto režimy pracují v pásmu 30 MHz až 87,975 MHz. Jedná se o provoz se skokovou změnou kmitočtu (FH – Frequency Hopping), digitální přenos na pevném kmitočtu (DFF – Dgital Fixed Frequency), provoz vyhledávání volného kmitočtu (FCS – Free Channel Search) a smíšený provoz FH a FCS (MIX – mixed mode). Tyto provozy výrazně zvyšují odolnost radiové komunikace radioelektronickému boji.
Předmětem rádiové komunikace mohou být jak hlasové zprávy (Voice), tak i datové interní zprávy vytvořené operátorem prostřednictvím klávesnice a zobrazované na displeji RF13250S.
Soupravu mobilní EPM radiostanice RF13250S tvoří vlastní stanice s příslušenstvím.
Na pevném kmitočtu v kmitočtovém pásmu 30 MHz až 87,975 MHz je fonický provoz radiostanice RF13250S otevřenou řečí slučitelný s provozem všech doposud používaných VKV radiostanic v AČR a také v ostatních armádách. V tomto kmitočtovém pásmu je radiostanice plně slučitelná s doplňkovými provozy všech souprav radiostanic RF13, jako jsou přenosy krátkých kódových zpráv – FLASH a provoz maskovanou řečí. Podle typu zvoleného pásma umožňuje stanice RF13250S vést komunikaci např. s krátkovlnnými stanicemi typu R150, s leteckými stanicemi v prvním leteckém pásmu, stanicemi v radioamatérském pásmu a stanicemi v pásmu CB (Civil Band).
| Služby |
Provozní režimy RF13250S |
||||||
|
Schválené |
Neschválené |
||||||
| FH | DFF | FCS | MIX | F3E | A3E | Maskovač | |
| Voice | • | • | • | • | • | • | • |
| Flash | • | • | |||||
| NE/LNE | • | • | • | • | |||
| SMS | • | • | • | • | |||
| Auth | • | • | • | • | |||
| SelCom | • | • | • | • | |||
| Alert | • | • | • | • | |||
| Break-in | • | • | • | • | |||
Služby a jejich popis
| Voice | hlasové zprávy, které jsou vyslovené operátorem do integrovaného mikrofonu nebo vstupují do radiostanice přes příslušný pin nf konektoru a ozývají se z integrovaného reproduktoru nebo vystupují z radiostanice na příslušném pinu nf konektoru |
| Flash | krátká číselná zpráva (000..999) se smluveným významem, která je přenášena ve standardních analogových provozních režimech RF13250S |
| NE/LNE | Net Entry/Late Net Entry - synchronizační zprávy (počáteční synchronizace a žádost o počáteční synchronizaci) přenášené ve speciálních provozních režimech RF13250S, které slouží k přenesení/vyžádání synchronizmu v radiové síti |
| SMS | Short Message Service - textová zpráva délky max. 156 znaků přenášená ve speciálních provozních režimech RF13250S |
| Auth | Authentication message - autentizační číselná zpráva (0000..9999) přenášená ve speciálních provozních režimech RF13250S, která slouží pro ověření autentičnosti operátora |
| SelCom | Selective Communication - selektivní komunikace a datové zprávy (začátek SelCom, konec SelCom, žádost o SelCom), které slouží pro správu selektivní komunikace |
| Alert | krátká číselná zpráva (0..9) se smluveným významem, která je přenášena ve speciálních provozních režimech RF13250S, a to s nejvyšší prioritou přenosu |
| Break-in | příkaz pro operátora vysílající radiostanice, aby uvolnil komunikační kanál se SOM (Special Operation Modes) |
a) ve všech druzích provozu
• kontrola testu integrity firmware radiostanice,
• automatická kontrola provozuschopnosti stanice po zapnutí s indikací poruchy na displeji radiostanice (BITE),
• programování provozními daty pomocí plnicího zařízení,
• uživatelský výmaz - tato služba umožňuje uživateli jednorázově vymazat parametry všech nakonfigurovaných hoppingových kanálů. Služba se používá v případě, že hrozí bezprostřední zneužití radiostanice,
• zobrazení servisních informací, firmware jednotlivých desek elektroniky,
• odeslání tónové výzvy (1000 ± 200) Hz, v pásmu VKV III je to (1750 ± 25) Hz,
• vypnutí popř. zapnutí akustických hlášení obsluhou radiostanice,
• prosvětlení displeje a klávesnice po zapnutí radiostanice,
• nastavení kontrastu zobrazení na displeji,
• signalizace interního co-site filtru,
• signalizace nastaveného vysílacího výkonu na displeji, indikace vysílání pomocí LED na panelu,
• provoz „pouze příjem" s potlačením vysílání,
• provoz šeptem se zvýšenou citlivostí modulátoru a sníženým výstupním nízkofrekvenčním výkonem,
• jednoduchý způsob ovládání,
• hlasitý odposlech přijímaného signálu z reproduktoru,
• signalizace příjmu na panelu radiostanice,
• signalizace přehřátí vysílače na panelu radiostanice.
b) ve schválených provozních režimech
• utajený provoz TRANSEC a utajená komunikace COMSEC,
• volitelný provozní mód kmitočtového skákání – FH, DFF, FCS a s rychlým přechodem na HLC, HLG nebo HLA (neschválené režimy),
• navázání spojení s radiostanicemi v provozu pevného kmitočtu monitorováním HLC a HLG (neschválený provozní režim),
• monitorování kmitočtu 121,500 MHz (HLA) a přechod na HLA s potlačeným vysíláním,
• změna síťové úrovně podle situace v síti (MASTER na SLAVE resp. SLAVE na MASTER),
• zapnutí robustní komunikace na hranici spojení – vypnutím interleaving,
• přenos dat přes vnitřní modem P2P.
c) v neschválených provozních režimech
• varovné hlášení při přepnutí na kterýkoli kanál s neschváleným provozním režimem,
• simplexní nebo poloduplexní provoz,
• podtónový omezovač šumu 150 Hz nebo signálový omezovač šumu (ve VKV II pouze signálový),
• fonický provoz přes vnitřní maskovač slučitelný s RF13, RF1302E, RF13250 a RF1301,
• programování parametrů kanálu z klávesnice,
• prohledávání kanálů (SCANNING) po naprogramovaných pevných kmitočtech,
• přímá volba telefonního čísla při spojení z radiostanice do telefonní sítě,
• nastavení pracovního kmitočtu po krocích 6,25 kHz, 8,33 kHz (ve VKV II podpásmu), 25 kHz nebo 1 MHz,
• přenosové pásmo pro číslicový přenos řeči a dat 16 kbit/s dle STANAG 4204, edice 2,
• přenos dat síťovým modemem MIL-STD-188-220.
| SCHVÁLENÉ PROVOZNÍ REŽIMY (SOM) | |
|---|---|
| Typy speciálních módů provozu | FH, DFF, FCS, MIX |
| Rozsah pracovních kmitočtů | 30,000 MHz až 87,975 MHz |
| Minimální počet kmitočtů Hopsetu | 1 |
| Maximální počet kmitočtů Hopsetu | 2320 |
| Doba pro dosažení počáteční synchronizace | max. 5 s |
| Doba držení synchronizace vypnuté stanice připojené k záložnímu zdroji | min. 50 hodin |
| Doba držení synchronizace (stanice bez záložního zdroje) | min. 50 s |
| Rychlost skákání | 100 skoků/s |
| Maximální počet předvoleb s konfigurací hoppingových kanálů | 6 |
| NESCHVÁLENÉ PROVOZNÍ REŽIMY | |
| Typy módů provozu | F3E, A3E, provoz přes vnitřní maskovač |
| Kmitočtové pásmo | |
| KV | 25,000 MHz–29,975 MHz |
| VKV I | 30,000 MHz–108,000 MHz |
| VKV II | 117,975 MHz–140,000 MHz |
| VKV III | 140,025 MHz–145,9875 MHz |
| Druh modulace | |
| KV | FM |
| VKV I | FM |
| VKV II | AM |
| VKV III | FM |
| Odstup kanálů | |
| KV | 25 kHz |
| VKV I | 25 kHz, 12,5 kHz, 6,25 kHz |
| VKV II | 25 kHz, 8,33 kHz |
| VKV III | 25 kHz, 12,5 kHz |
| Počet pracovních kanálů při odstupu 25 kHz | |
| KV | 200 |
| VKV I | 3121 |
| VKV II | 882 |
| VKV III | 239 |
| Počet monitorovaných kanálů v SOM | 3 (dva nastavitelné, třetí pevný – 121,500 MHz) |
| Počet předvoleb pracovních kanálů | max. 10 |
| VYSOKOFREKVENČNÍ PARAMETRY RADIOSTANICE | |
| Jmenovitá vstupní/výstupní impedance | 50 Ω |
| Špičkový kmitočtový zdvih FM (při kanálovém odstupu 25 kHz) | |
| KV | 3,3 kHz ± 0,7 kHz |
| VKV I | 6,5 kHz ± 1 kHz |
| VKV III | 6,5 kHz ± 1 kHz |
| Maximální hloubka modulace | |
| VKV II | min. 70 % |
| Modulační kmitočet tónové výzvy | |
| KV, VKV I, VKV II | 1000 Hz ± 200 Hz |
| VKV III | 1750 Hz ± 25 Hz |
| Kmitočtový zdvih tónové výzvy (při kanálovém odstupu 25 kHz) | 6,5 kHz ± 1 kHz |
| Hloubka modulace tónové výzvy | min. 70 % |
| Špičkový zdvih pilotního tónu | 1,6 kHz ± 0,35 kHz |
| Jmenovitý výkon vysílače | |
| KV, VKV I, VKV III | 50 W -1/+2 dB |
| VKV II | 15 W -1/+3 dB |
| Snížený výkon vysílače | |
| KV, VKV I, VKV III | 5 W -1/+2 dB |
| VKV II | 2 W -1/+2 dB |
| Potlačení vlastních harmonických | min. 60 dB |
| Potlačení parazitních kmitočtů při rozladění > 25 kHz | min. 70 dB |
| Potlačení spektra širokopásmového šumu při rozladění > 10 % | |
| • RF13250S bez co-site filtru | min. 140 dB |
| • RF13250S s co-site filtrem | min. 160 dB |
| Citlivost přijímače | lepší než 0,5 µV při 12 dB SINAD, (na KV 0,6 µV) |
| Hladina akustického tlaku při nastavení maximální hlasitosti | min. 85 dB |
| Činitel nelineárního zkreslení | max. 10 % |
| Pásmo efektivně přenášených kmitočtů | úzkopásmové audio (300 až 3000) Hz, širokopásmové audio (10 až 11000) Hz |
| Průměrné dosahy ve středně zvlněném terénu při jmenovitém výkonu na FF a fonickém provozu otevřenou řečí | 25 km s anténou 2,6 m (na VKV I) |
| PARAMETRY NAPÁJENÍ | |
| Jmenovité napájecí napětí | 12 V nebo 24 V |
| Mezní napájecí napětí | 10 V až 33 V |
| Odběry proudu radiostanice | |
| • vysílání jmenovitým výkonem | max. 25 A (napájení ze sítě 12 V), max. 12 A (napájení ze sítě 24 V) |
| • při udržování synchronizace ze záložního zdroje | max. 0,015 A |
| MECHANICKÉ A KLIMATICKÉ PARAMETRY | |
| Rozsah provozních teplot | -30 °C až +60 °C |
| Maximální rozměry radiostanice | |
| • bez chladicího bloku | 202 mm x 210 mm x 186 mm [š x v x h] |
| • s chladicím blokem | 202 mm x 231 mm x 186 mm [š x v x h] |
| Hmotnost radiostanice | |
| • bez co-site filtru | max. 8,5 kg |
| • s co-site filtrem | max. 9 kg |
| Návod k obsluze RF13250S | 2310.010.51 |
|---|---|
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
RF13250S - Souprava mobilní EPM radiostanice
Soupravu tvoří radiostanice RF13250S a další příslušenství pro zajištění spolehlivého provozu. Mobilní EPM radiostanice RF13250S (kategorie CCI/KKP) je víceúčelová...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| RF13250S | Souprava mobilní EPM radiostanice | 2310.000.51 |
Rám mobilní soupravy
Rám je určen pro zástavbu mobilní EPM radiostanice RF13250E a RF13250 do mobilního prostředku. Radiostanice se upevňuje do odpruženého rámu...
RF13.3 - Mikrotelefon bez ovládání
Úchyt mikrotelefonu
CD pro konfiguraci modemu
Aplikace ModEx (Modem Expert) je univerzální konfigurační nástroj pro nastavení síťových rádiových modemů (podle MIL-STD188-220). ModEx je určen pro zaškolenou...
Anténa vozidlová VKV 2,6 m
Anténa je určena pro pevnou instalaci na všechny typy kolových a pásových mobilních prostředků. Vyznačuje se všesměrovým vyzařovacím diagramem s...
Anténa vozidlová VKV 1,6 m
Anténa je určena pro pevnou instalaci na všechny typy kolových a pásových mobilních prostředků. Vyznačuje se všesměrovým vyzařovacím diagramem s...
Anténa vozidlová VKV/UKV 2,7 m
Anténa je určena pro pevnou instalaci na všechny typy kolových a pásových mobilních prostředků. Vyznačuje se všesměrovým vyzařovacím diagramem s...
Anténa vozidlová VKV 1,88 m
Je určena pro pevnou montáž na vozidla s kovovou karoserií. Charakteristickým rysem antény je velmi úzký profil anténního zářiče, což...
Anténa DISCON
Anténa GROUNDPLANE
Anténa určena pro použití na stacionárních stanovištích. Anténu lze instalovat na všechny typy stožárů dodávaných společností MESIT defence. Lze ji...
Teleskopický stožár 10 m s navijákem
Anténní stožár
Je určen pro použití v polních podmínkách k instalaci všech typů antén GROUNDPLANE dodávaných společností DICOM. Jednotlivé sekce jsou zhotoveny...
PK1302S - Souprava plnicího zařízení
Souprava plnicího zařízení je určena pro přípravu a přenos dat k certifikovaným radiostanicím RF1302S a RF13250S. Souprava PK1302S sestává z...
Chladicí blok
Chladicí blok je určen pro lepší odvod tepla z chladicího žebra vysílače mobilní EPM radiostanice RF13250E a RF13250. Jeho použití...
Náhlavní soupravy řady RF
Náhlavní soupravy řady RF jsou určeny pro radiostanice systémů RF13 a RF20.
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| Rám mobilní soupravy | 7007.100.14 | 0064570002710 | 5975160055891 | |
| RF13.3 | Mikrotelefon bez ovládání | 2022.100.51 | 0064333000731 | 5965160034142 |
| Úchyt mikrotelefonu | 2026.700.01 | 0064662900760 | 5965160034225 | |
| Kabel napájecí 3 m | 1050.126.02 | 0067100055749 | 5995160055907 | |
| Zemnicí spoj | 1050.993.01 | 0064681901249 | 5995160034143 | |
| CD pro konfiguraci modemu | 2025.500.51 | |||
| Anténa vozidlová VKV 2,6 m | 2036.100.23, 2036.100.24 | |||
| Anténa vozidlová VKV 1,6 m | 2036.100.35 | |||
| Anténa vozidlová VKV/UKV 2,7 m | 2036.100.36 | |||
| Anténa vozidlová VKV 1,88 m | 2036.100.40 | |||
| Anténa DISCON | 2036.100.18 | 0064681101609 | 5985160039132 | |
| Anténa GROUNDPLANE | 2036.100.38 | |||
| Teleskopický stožár 10 m s navijákem | 2036.100.20 | 0064681500217 | 5985160039124 | |
| Anténní stožár | 2036.100.39 | |||
| PK1302S | Souprava plnicího zařízení | 2320.000.51 | ||
| Chladicí blok | 2310.270.01 | |||
| Kabel anténní 10 m | 2011.904.02 | 0064301010924 | 5995160020406 | |
| Kabel anténní 3 m | 2011.904.01 | 0064301010443 | 5995160034134 | |
| Kabel pro připojení PC (USB) | 1050.299.01 | 0067100069788 | 5995160058121 | |
| Náhlavní soupravy řady RF |
