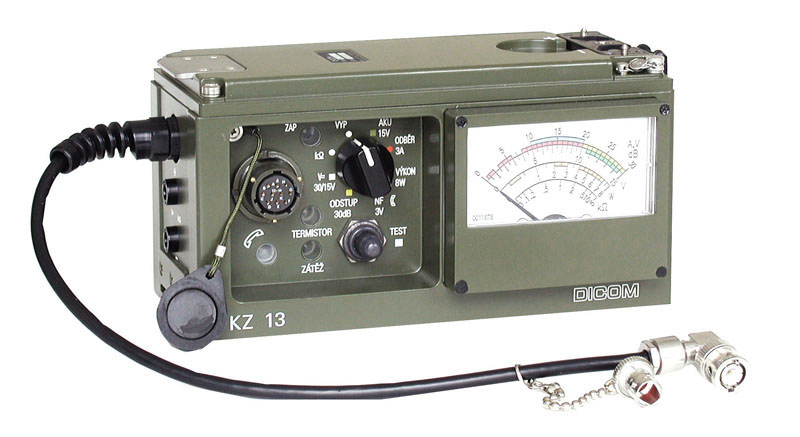

KZ13 - Kontrolní zařízení
Pro rychlou kontrolu základních funkčních parametrů radiostanic RF13 (proudového odběru, výkonu vysílače, výstupního napětí přijímače, citlivosti přijímače), jejich akustických souprav (neporušenost kabelu, funkce sluchátka, funkce mikrofonu, funkce tlačítek a zobrazovací jednotky), zdrojových skříní (napětí bez zátěže i se zátěží, odpor termistoru) a pro kontrolu výkonu vf zesilovačů v soupravách RF1325 a RF1350 s využitím útlumového členu. Zařízení umožňuje i doplňkové využití ve funkci voltmetru (15 V a 30 V) a jednoduchého ohmmetru - zkratoměru. Ověření základních parametrů je informativní a slouží zvláště při technické údržbě a kdykoli je třeba ověřit funkční stav testovaných zařízení.
| Jmenovité napájecí napětí | 12 V |
|---|---|
| Mezní napájecí napětí | 10 V až 15 V |
| Proudový odběr | max. 60 mA |
| Vstupní/výstupní impedance při vf měřeních | 50 Ω |
| Kmitočty měřicích signálů pro kontrolu citlivosti přijímače | (35, 45, 55, 65, 75, 85) MHz |
| Výstupní úroveň měřicích signálů pro kontrolu citlivosti přijímače na zátěži 50 Ω | (0,7 ± 0,2) μV |
| Rozsah měření proudového odběru radiostanice | 3 A |
| Rozsah měření vf výkonu v kmitočtovém pásmu (30 až 88) MHz | |
| - základní rozsah | 8 W |
| - rozšířený rozsah s útlumovým členem UC13 (2029.100.01) | 80 W |
| Rozsah měření nf napětí | 3 V |
| Rozsah měření potlačení šumu na výstupu přijímače při příjmu vf měřicího signálu a při vstupní nf úrovni šumu bez tohoto signálu v rozmezí (1 až 2) V | 30 dB |
| Rozsah měření napětí zdrojové skříně | 15 V |
| Zatěžovací proud zdrojové skříně | 4 A |
| Rozsah správného vyhodnocení odporu termistoru zdrojové skříně | (1,3 až 91) kΩ |
| Měření externího stejnosměrného napětí ve dvou rozsazích | 15 V a 30 V |
| Vnitřní odpor externího voltmetru | 30 kΩ na rozsahu 30 V |
| 15 kΩ na rozsahu 15 V | |
| Rozsah indikace při měření odporu | 0 Ω až ∞ |
| Indikace neporušenosti kabelu akustické soupravy | |
| - test vyhovující | světlo zelené barvy |
| - test nevyhovující | světlo červené barvy |
| Výstupní úroveň a kmitočet signálu buzení sluchátka akustické soupravy | |
| - úroveň | min. 1 V na zátěži 30 Ω |
| - kmitočet | (1000 ± 200) Hz |
| Výstupní úroveň odečtená na měřidle kontrolního zařízení při vstupním harmonickém signálu s úrovní 100 mV o kmitočtu 1 000 Hz přivedeném na mikrofonní vstup kontrolního zařízení | (1,3 ± 0,3) V |
| Rozsah pracovních teplot | -30 °C až + 60 °C |
| Rozměry KZ13 | 200 mm x 96 mm x 93 mm |
| Rozměry UC13 | 193 mm x 55 mm x 81 mm |
| Hmotnost KZ13 | 1,5 kg |
| Hmotnost UC13 | 1,0 kg |
| Návod k obsluze KZ13 | 2001.010.01 |
|---|---|
| Krátký návod k obsluze KZ13 | 2001.011.01 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
KZ13 - Souprava kontrolního zařízení
Soupravu tvoří kontrolní zařízení KZ13 a další příslušenství pro zajištění spolehlivého provozu. Kontrolní zařízení slouží pro rychlou kontrolu základních funkčních...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| KZ13 | Souprava kontrolního zařízení | 2001.000.02 | 0064241004696 | 6625160041635 |
