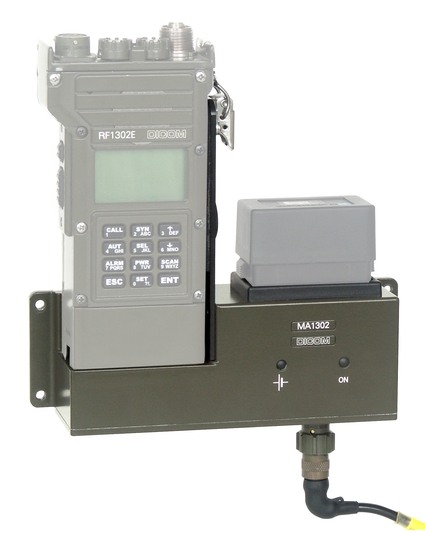

MA1302 - Doplněk pro vozidla
Doplněk pro vozidla MA1302 umožňuje napájení radiostanic RF1302E nebo RF1302 a nabíjení zdrojové skříně této stanice v mobilních prostředcích s napětím palubní sítě 12 V nebo 27 V (kompatibilní s MIL-STD-1275B). Radiostanice se zdrojovou skříní je po vyjmutí z držáku výnosná a umožňuje normální provoz.
| Napájecí napětí z palubní sítě vozidla | 12 V nebo 27 V |
|---|---|
| Rozsah napájecího napětí | 10 V až 33 V |
| Odběr proudu z palubní sítě vozidla | max. 4 A |
| Odběr proudu v pohotovostním režimu | max. 3 mA |
| Výstupní napětí | max. 9 V |
| Napájecí proud do radiostanice | min. 3,5 A |
| Nabíjecí proud BP1301 | 150 mA |
| Nabíjecí proud LP1302, LP20 | max. 1,8 A |
| Nabíjecí napětí pro BP1301 | max. 9 V |
| Nabíjecí napětí pro LP1302 | max. 8,4 V |
| Rozsah teploty zdrojové skříně pro nabíjení | 0 °C až 43 °C |
| Rozsah pracovních teplot | -40 °C až +70 °C |
| Rozměry [š x v x h] | 215 mm x 200 mm x 60 mm |
| Hmotnost | max. 1 kg |
| Návod k obsluze MA1302 | 7018.010.21 |
|---|---|
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
MA1302 - Souprava doplňku pro vozidla
Soupravu tvoří doplněk pro vozidla MA1302 a další příslušenství pro zajištění spolehlivého provozu. Doplněk pro vozidla MA1302 umožňuje napájení radiostanic...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| MA1302 | Souprava doplňku pro vozidla | 7018.000.25 |
LP1302 - Zdrojová skříň
Napájení radiostanic rádiového systému RF20. Zdrojovou skříň tvoří sérioparalelní sestava čtyř LiIon článků s ochrannými a diagnostickými obvody a displejem zobrazujícím stav nabití akumulátorů.
- kapacita 3,6 Ah
LP20 - Zdrojová skříň
Napájení radiostanic rádiového systému RF20. Zdrojovou skříň tvoří sérioparalelní sestava šesti LiIon článků s ochranným a diagnostickým obvodem. Diagnostický obvod je opatřen displejem zobrazujícím stav nabití akumulátorů.
- kapacita 6,7 Ah
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| LP1302 | Zdrojová skříň | 7029.100.02 | ||
| LP20 | Zdrojová skříň | 7029.100.11, 7029.100.13 |
