AR20 - Automatické retranslační stanoviště
Automatické retranslační stanoviště AR20 je zařízení umožňující automatickou retranslaci v provozech na pevných kmitočtech radiostanic splňujících požadavky standardu STANAG 4204 a radiostanic komunikujících v režimu se skokovou změnou kmitočtu využívající formu modulace HW20 tj. radiostanic RF23, RF1302E, RF13250, RF1302, R150Mx v režimu SECOM-P.
• Automatická retranslace služeb na simplexním nebo semiduplexním kanále se skokovou změnou kmitočtu jako jsou přenos krátkých textových zpráv, přenos ALERT, ověření autentičnosti, upozornění na přerušení vysílání BREAK IN.
• Automatická retranslace datové komunikace P2P a nebo dle standardu MIL–STD–188–220 (NET) na simplexním nebo semiduplexním kanále se skokovou změnou kmitočtu.
• Automatická synchronizace všech koncových radiostanic z retranslačního stanoviště AR20.
• Automatická retranslace hlasové komunikace na simplexním nebo semiduplexním kanále s pevným kmitočtem nebo kanále se skokovou změnou kmitočtu.
• Automatická retranslace datové komunikace na simplexním nebo semiduplexním kanále s pevným kmitočtem dle standardu MIL–STD–188–220 (NET).
• Automatická retranslace hlasové komunikace na simplexním nebo semiduplexním kanále s pevným kmitočtem s aktivním maskovačem.
• Automatická retranslace přenosu krátkých kódových zpráv FLASH na simplexním nebo semiduplexním kanále s pevným kmitočtem.
• Rychlý přechod na komunikaci mezi radiostanicí na AR20 a koncovými stanicemi bez retranslace do druhé sítě.
• Možnost připojení třetí radiostanice, která je koncovou radiostanicí dalšího retranslačního stanoviště, přičemž je zajištěn kompatibilita všech druhů provozu na pevném kmitočtu nebo na kanálech se skokovou změnou kmitočtu.
| Kmitočtový rozsah | (25–108) MHz |
|---|---|
| (140,025–145,9875) MHz | |
| Kmitočtový rozsah pro módy se skokovou změnou kmitočtu | (30–87,975) MHz |
| Vstupní a výstupní impedance | 50 Ω |
| Citlivost přijímací části | 0,7 μV v pásmu (30–90) MHz |
| 0,6 μV v pásmu (25–30) MHz | |
| 0,5 μV v pásmech (90–108) MHz, (140,025-145,9875) MHz | |
| Výkon vysílací části | |
| – jmenovitý | 50 W –1/+2 dB pro 24 V |
| 50 W –3/+2 dB pro 12 V | |
| – snížený | 5 W –1/+2 dB |
| Druh modulace | FM |
| Kmitočtový zdvih | 6,5 kHz nebo 3,3 kHz |
| Kanálová rozteč v pásmu | |
| (30–108) MHz | 25 kHz, 12,5 kHz a 6,25 kHz |
| (25–29,975) MHz | 25 kHz |
| (140,025–145,9875) MHz | 25 kHz, 12,5 kHz |
| Kanálová rozteč pro módy se skokovou změnou kmitočtu | 25 kHz |
| Slučitelnost provozu (antény 1,5 m) | (30–90) MHz |
| Slučitelnost provozu (antény 30 m) | (25–30) MHz, (90-108) MHz |
| (140,025–145,9875) MHz | |
| Minimální vzdálenost přijímacího a vysílacího kmitočtu | 10 %, pro pokles citlivosti přijímače o 6 dB |
| Odběr proudu při vedení komunikace, jedna stanice vysílá | 25 A při napájecím napětí 12 V |
| 12 A při napájecím napětí 24 V | |
| Odběr proudu bez vedení komunikace, stanice na příjmu | 2,8 A při napájecím napětí 12 V |
| 1,4 A při napájecím napětí 24 V | |
| Požadavky na napájení | MIL-STD-1275B |
| Rozsah pracovních teplot | -40 °C až +70 °C |
| Rozměry (bez připojených kabelů a chladícího bloku) | 430 mm x 285 mm x 225 mm [š x v x h] |
| Hmotnost | max. 30 kg |
| Odolnost proti klimatickým vlivům | MIL-STD-810E |
| Návod k obsluze RF13250E | 2310.010.13 |
|---|---|
| Krátký návod k obsluze RF13250E | 2310.011.13 |
| Návod k obsluze AR20 | 2315.010.01 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |

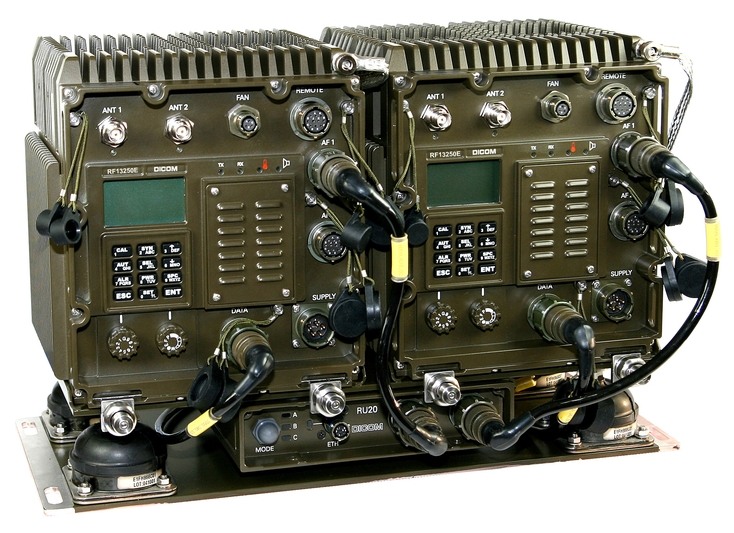

AR20 - Souprava automatického retranslačního stanoviště
Soupravu tvoří dvě radiostanice RF13250E, retranlační jednotka RU20 a další příslušenství pro zajištění spolehlivého provozu.
Automatické retranslační stanoviště AR20 je...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| AR20 | Souprava automatického retranslačního stanoviště | 2315.000.01 |
RU20 - Retranslační jednotka
Retranslační jednotka je zařízení, které je součástí automatického retranslačního stanoviště, pomocí kterého jsou vzájemně propojeny všechny radiostanice automatického retranslačního stanoviště...
Rám
Rám je určen pro automatické retranslační stanoviště AR20 a nebo může být použit pro instalaci dvou radiostanic RF13250E nebo RF13250...
Kabel nf
Kabel nf
Kabel datový
Kabel datový
Zemnicí spoj
Anténa vozidlová VKV 2,6 m
Anténa je určena pro pevnou instalaci na všechny typy kolových a pásových mobilních prostředků. Vyznačuje se všesměrovým vyzařovacím diagramem s...
Anténa GROUNDPLANE
Anténa určena pro použití na stacionárních stanovištích. Anténu lze instalovat na všechny typy stožárů dodávaných společností MESIT defence. Lze ji...
Anténa DISCON
Anténní stožár
Je určen pro použití v polních podmínkách k instalaci všech typů antén GROUNDPLANE dodávaných společností DICOM. Jednotlivé sekce jsou zhotoveny...
RF13.3 - Mikrotelefon bez ovládání
Úchyt mikrotelefonu
Držák
PK1302 - Souprava plnicího zařízení
Souprava plnicího zařízení je určena pro přípravu a přenos dat k radiostanicím RF13, RF1301, RF1302, RF1302E a RF13250 a zcela...
Kabel datový (RS232C)
Kabel vf
Bleskojistka 1 GHz 200 V 400 W
CD pro konfiguraci modemu
Aplikace ModEx (Modem Expert) je univerzální konfigurační nástroj pro nastavení síťových rádiových modemů (podle MIL-STD188-220). ModEx je určen pro zaškolenou...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| RU20 | Retranslační jednotka | 2315.110.01 | ||
| Rám | 7007.100.72 | |||
| Kabel nf | 1050.601.03 | |||
| Kabel nf | 1050.631.02 | |||
| Kabel datový | 1050.340.01 | |||
| Kabel datový | 1050.341.01 | |||
| Kabel napájecí 3 m | 1050.126.02 | 0067100055749 | 5995160055907 | |
| Zemnicí spoj | 1050.993.01 | 0064681901249 | 5995160034143 | |
| Zemnicí spoj | 1050.993.21 | |||
| Anténa vozidlová VKV 2,6 m | 2036.100.23, 2036.100.24 | |||
| Anténa GROUNDPLANE | 2036.100.38 | |||
| Anténa DISCON | 2036.100.18 | 0064681101609 | 5985160039132 | |
| Anténní stožár | 2036.100.39 | |||
| RF13.3 | Mikrotelefon bez ovládání | 2022.100.51 | 0064333000731 | 5965160034142 |
| Úchyt mikrotelefonu | 2026.700.01 | 0064662900760 | 5965160034225 | |
| Držák | 2315.205.01 | |||
| PK1302 | Souprava plnicího zařízení | 2320.000.20 | 0067100047544 | 5820160049721 |
| Kabel anténní 3 m | 2011.904.01 | 0064301010443 | 5995160034134 | |
| Kabel anténní 10 m | 2011.904.02 | 0064301010924 | 5995160020406 | |
| Kabel pro připojení PC (USB) | 1050.299.01 | 0067100069788 | 5995160058121 | |
| Kabel datový (RS232C) | 1050.290.01 | |||
| Kabel vf | 2010.900.01 | 0064301010498 | 5995160024752 | |
| Kabel vf | 2010.900.02 | 0064301010708 | 5995160034222 | |
| Kabel vf | 1050.405.02 | |||
| Bleskojistka 1 GHz 200 V 400 W | 5605002002 | |||
| CD pro konfiguraci modemu | 2025.500.51 |
