Anténa mobilní KV 5 m

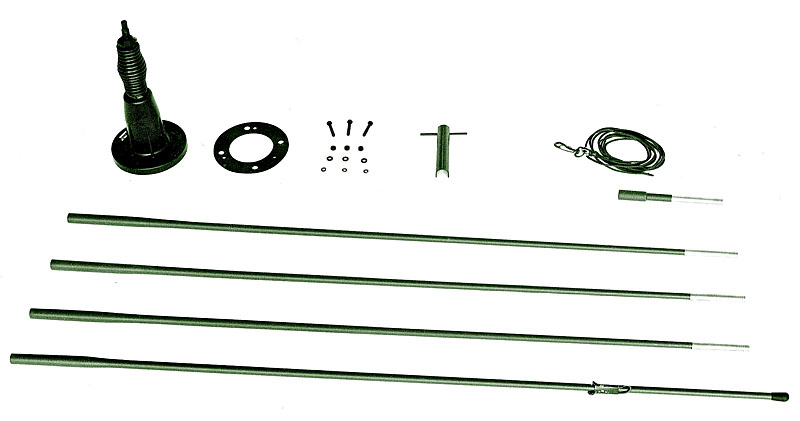

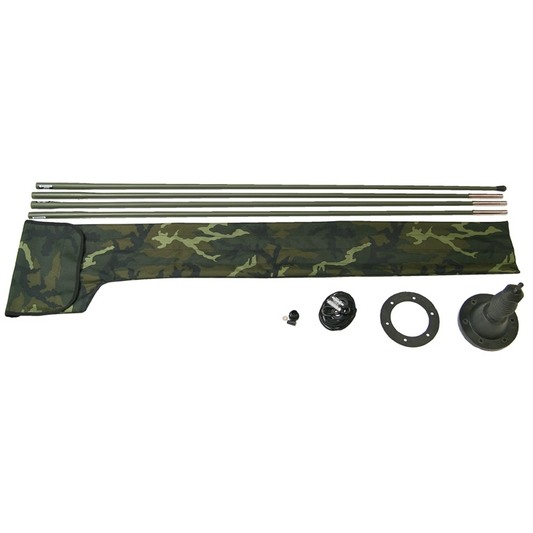

Anténa sestává ze dvou základních částí a to anténního dílu a zářiče. Anténní díl je zhotoven z kompozitního materiálu. Na horní části je soudkovitá pružina ukončená čepem se závitem pro přišroubování anténního zářiče. Ve spodní části anténního dílu je montážní svorka pro připojení anténního napáječe – vodič spojující anténní ladící jednotku AT3150 s anténou. Anténa se instaluje ke karoserii vozidla standardní montáží – pomocí šesti šroubů M6. Anténním zářičem je prut sešroubovaný ze čtyř samostatných dílů - spodního dílu, dvou identických středních dílů a horního dílu. Celková výška antény od montážní plochy je 4732 mm.
PN (RN): 2036.100.55
| Kmitočtový rozsah | 2 MHz až 30 MHz |
|---|---|
| Vyzařovací diagram | všesměrový |
| Polarizace | vertikální |
| Výkonové zatížení | max. 400 W |
| Jmenovitá impedance | 50 Ω (s anténní jednotkou AT3150) |
| Celková hmotnost antény | max. 4,5 kg |
| Výška antény | max. 5 m (při použití 4 sekcí zářiče) |
| max. 2,6 m (při použití 2 sekcí zářiče) | |
| Typ připojovacího konektoru | závitová svorka |
| Rozsah pracovních teplot | -55 °C až +71 °C |
| Způsob montáže | |
| standard NATO | 3 nebo 6 šroubů M6 na kružnici 111 mm |
