PD13 - Anténa dlouhodrátová
Směrová dlouhodrátová anténa je určena pro zvýšení dosahu radiostanice v daném směru. Anténa se může instalovat v provedení polokosočtvercová nebo vodorovná. Součástí antény je prodlužovací kabel, který umožňuje prodloužit vzdálenost radiostanice od instalované antény. Vyzařovací diagram antény je úzce směrový, proto je třeba anténu pečlivě směrovat podle mapy a buzoly.
PN (RN): 2036.100.10
KČM: 0064681101577
NSN: 5985160038730
| Kmitočtové pásmo | 30 MHz až 88 MHz |
|---|---|
| Provedení | anténa polokosočtvercová/anténa vodorovná |
| • výkon rdst. 5 W ~ 25 km/~ 15 km | |
| PSV | max. 4 |
| Impedance | 50 Ω |
| Výkonová zatížitelnost | 30 W |
| Vyzařovací diagram | směrový |
| Anténní výstup | vidlice BNC |
| Rozsah pracovních teplot | -30 °C až +60 °C |
| Rozměry brašny [š x v x h] | 150 mm x 830 mm x 100 mm |
| Hmotnost s brašnou | 3,5 kg |

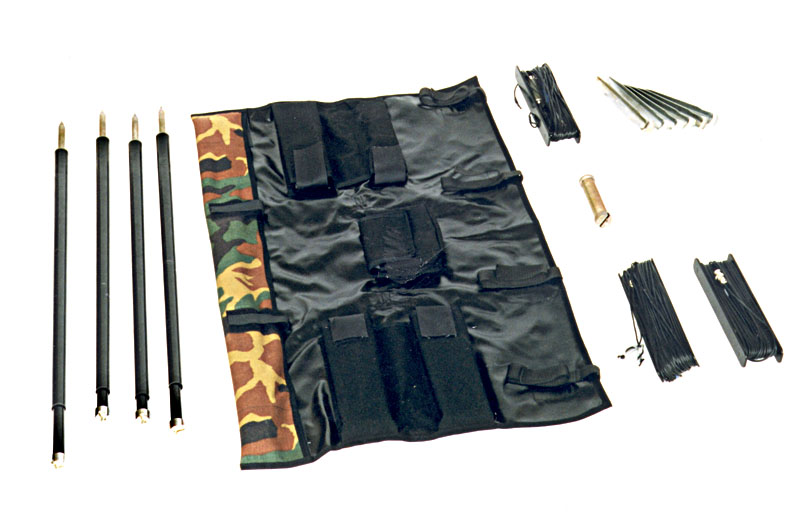

| Směrová dlouhodrátová anténa | 1 ks |
|---|---|
| Prodlužovací kabel - 10 m | 1 ks |
| Zavěšovací provaz - 15 m | 1 ks |
| Podpěry zářiče | 4 ks |
| Závaží | 1 ks |
| Kotevní kolíky | 6 ks |
| Buzola | 1 ks |
| Brašna | 1 ks |
