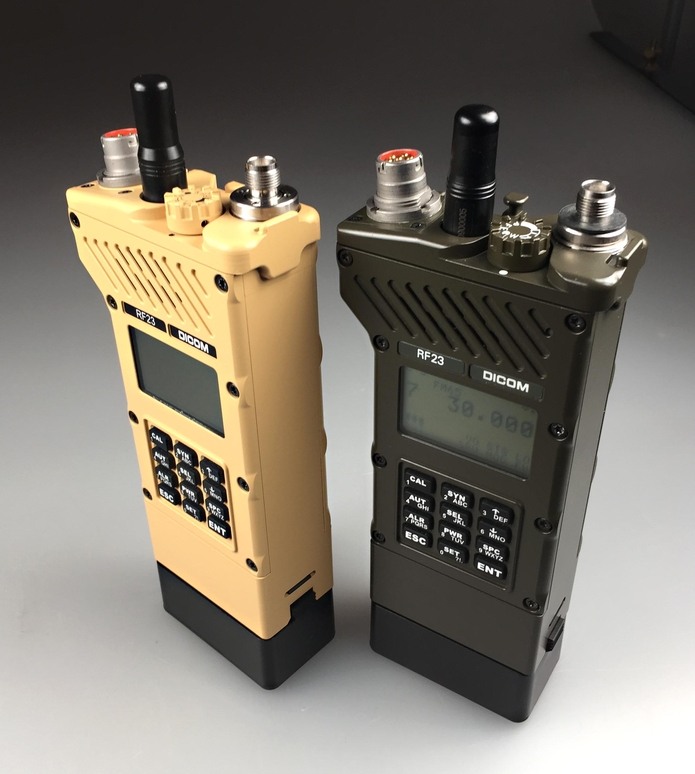

Ruční EPM radiostanice DICOM®RF23

Ruční vícepásmová EPM radiostanice se zvýšenou odolností proti radioelektronickému boji je určená pro spojení na taktickém stupni velení u všech druhů vojsk.

RF23 EPM Handheld Radio (EN) 3.61 MB

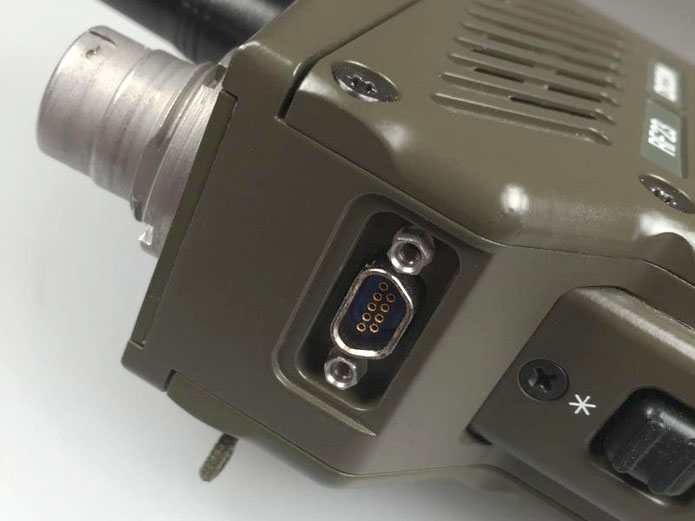

Radiostanice RF23 doplňuje řadu radiostanic systému RF20 a je tedy z hlediska hlasového a datového spojení zcela kompatibilní se všemi radiostanicemi tohoto systému. Od ruční radiostanice RF1302E se odlišuje zejména možnostmi připojení standardizovaného příslušenství, které je využíváno jinými výrobci radiostanic – antén a audio příslušenství. Použitím anténního konektoru typu TNC se podstatně rozšiřuje škála vhodných antén, mimo jiné o výrobky společností RADIALL nebo TRIVAL ANTENNE. Pro připojení typizovaných audio příslušenství slouží nízkofrekvenční konektor U-229/U (podle standardu MIL-DTL-55116). Ke konektoru je možné připojit audio zařízení SONETRONICS, CJ COMPONENT PRODUCTS, POWER TIME apod.

Radiostanice RF23 disponuje novými doplňky a funkcemi, jako je zabudování vnitřního přijímače GPS s automatickým odesíláním polohového hlášení na pozadí běžné hlasové nebo datové relace - systém G-track.

více v katalogu produktů...

Provoz na fixní frekvenci (FF) v pásmech KV a VKV

25 MHz až 146 MHz podle STANAG 4204
- rozšířené taktické pásmo 30 MHz až 108 MHz
- letecké pásmo 118 MHz až 140 MHz
frekvenční a amplitudová modulece (FM, AM)
krátké kódové zprávy FLASH, prohledávání kanálů (SCANNING)

Speciální módy provozu – waveform HW20

provozy se skokovou změnou kmitočtu (frequency hopping - FH)
odolné proti rušení, monitorování (TRANSEC)
zabezpečené před odposlechem nebo modifikací (COMSEC)
SMS, selektivní komunikace, autorizace, varovná hlášení, BREAK-IN
monitorování a komunikace na vybraných pevných kmitočtech – hailing frequencies

Datové přenosy

v sítích MANET podle MIL-STD-188-220 (provozy FF, FH)
- auto-retranslace do hloubky až 6 hopů
- připojení k DTE (PC/PDA) přes SLIP nebo PPP
- diagnostika a konfigurace přes IP rozhraní
Broadcast (P2P) s uživatelským nastavením rychlosti (provoz FH)
přenos hlasu i dat v jednom kanále s prioritou řeči
kompatibilita s C2I/C4I systémy

Příjem signálu GPS

vestavěný přijímač GPS L1-SPS
zobrazení polohy, času a rychlosti na LCD s aktualizací z GPS
G-track - automatický sběr pozičně lokačních informací (PLI) v utajeném VKV kanálu pro zobrazení polohy radiostanice na mapových podkladech se snadnou integrovatelností do C2/C4 systémů přes IP-rozhraní

Odolná konstrukce

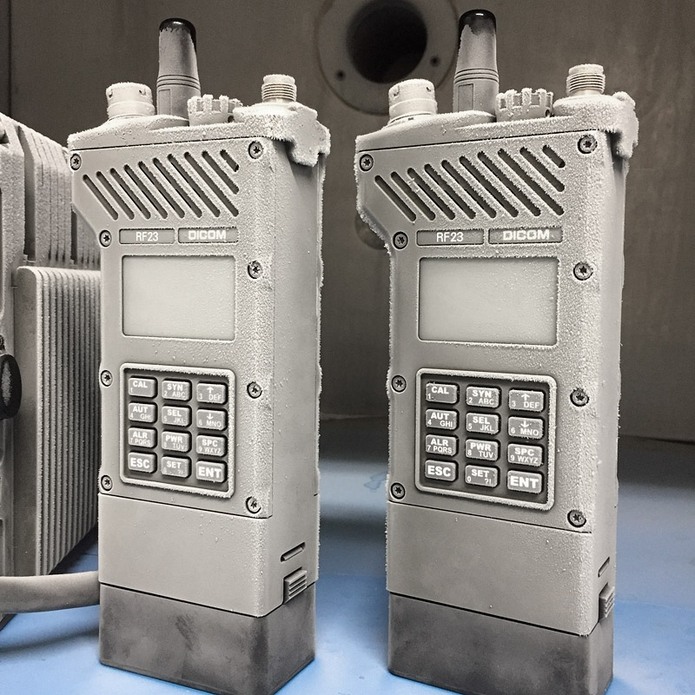

Radiostanice musí být schopna nasazení v extrémních provozních situacích. Provozuschopnost a spolehlivost v náročných klimatických a mechanických podmínkách je zkoušena podle mezinárodní normy MIL-STD-810. Zařízení je podrobeno řadě zkoušek, které prověřují například chování stanice v mezních teplotách, při působení prachu, písku nebo deště.

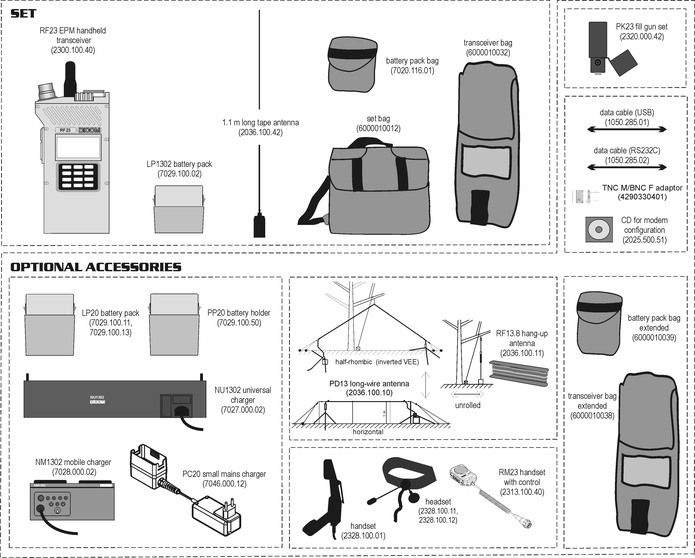

Doporučené složení základní soupravy a příslušenství

Zdrojová skříň LP1302 2 ks
Anténa pásková 1,1 m
Brašna zdroje
Brašna lehká
Brašna soupravy
Průvodní dokumentace

Základní technické parametry

Kmitočtový rozsah	25,0000 MHz až 145,9875 MHz
Druh modulace	FM, AM
Kanálová rozteč	25 / 12,5 / 8,33 / 6,25 kHz
Počet nastavitelných kanálů	10
Maximální počet programovatelných sítí	6
Doba provozu (1:1:10; vysílání 2 W)	s LP1302 min. 14 h
Doba provozu (1:1:10; vysílání 2 W)	s LP20 min. 26 h
Datové přenosy	MANET podle MIL-STD-188-220, 6 skoků auto-retranslace SLIP / PPP
Datové přenosy	P2P (2,4 - 7,1 kbit/s)
Mechanické a klimatické odolnosti	MIL-STD-810E
EMC	MIL-STD-461E
Rozměry [š x v x h]	90,8 x 189,7 x 41,4 mm
Hmotnost	max. 1,35 kg
